摘要: 通过USB Type-C 连接器以10Gbps的速度处理USB 3.2和/或DP 2.1信号。
PI3USB31532Q是一款6:4交叉开关,通过USB Type-C 连接器以10Gbps的速度处理USB 3.2和/或DP 2.1信号。内置二极管PI3USB31532Q可支持一个USB 3.2 Gen 2通道和一个USB 3.2 Gen 2通道,具有两个DP 2.1 UHBR10通道。设备支持4路DP 2.1 UHBR10通道至USB Type-C接口。此外,AUX±通道切换到USB Type-C边带引脚SBU1和SBU2,确保高速信号的完整性和低功耗。
6x差分通道到2x/4x差分通道双向交叉开关
支持引脚控制或I(2)C控制来配置交换机
-1.7dB在10Gb/s低插入损耗
-15dB, 10Gb/s回波损耗
-38dB在10Gb/s串扰
-22dB在10Gb/s关闭隔离
-3dB带宽:8.3GHz
多路复用以下一个到USB Type-C连接器
仅USB 3.2 Gen 2信号
USB 3.2 Gen 2信号1通道,DP 2.1 UHBR10信号2通道
DP2.1 UHBR10的4个通道
10Gbps USB 3.2 Gen 2超高速和DP 2.1 UHBR10切换到USB Type-C连接器
当DP 2.1 UHBR10工作时,AUX+和AUX-被切换到SBU引脚
3.3V电源
AEC-Q100等级2,-40°C至+105°C
完全无铅,完全符合RoHS标准
无卤素,无锑,绿色设备
PI3USB31532Q适用于需要特定变化控制的汽车应用;该部件通过AEC-Q100认证,具备PPAP能力,并在IATF 16949认证的工厂生产
40接点,TQFN (ZLC)封装

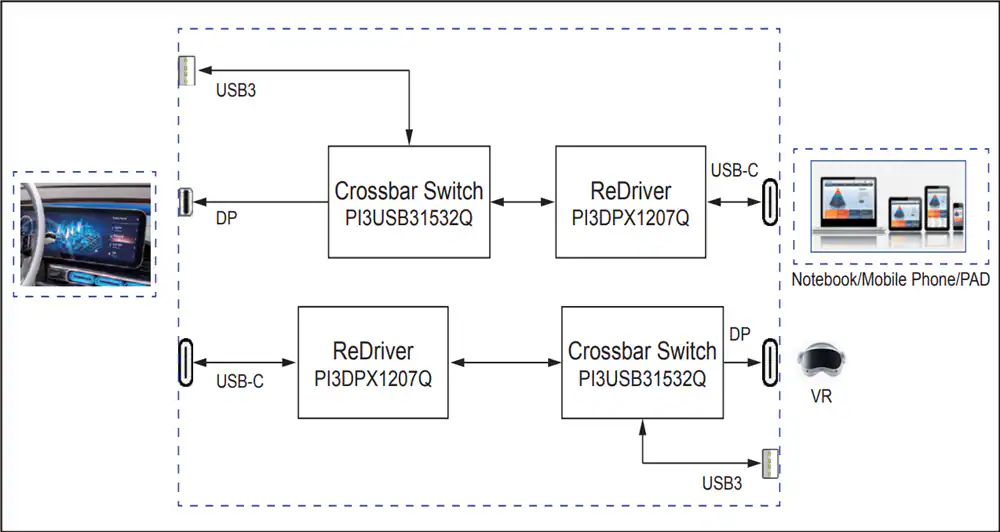

聪明的驾驶舱
后座娱乐
