摘要: 基于STDRIVE101的无刷电机驱动吸尘器。

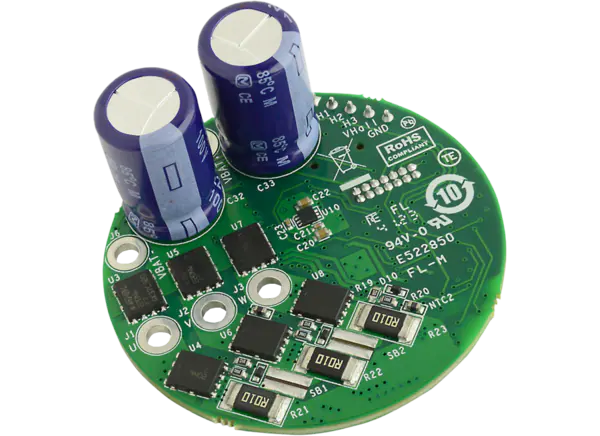

意法半导体EVLDRIVE101-HPD参考设计板是一款基于STDRIVE101器件和STM32G071KB微控制器的三相、极其紧凑的无刷电机逆变器。该板提供了多种驱动技术的通用兼容性,具有FOC和梯形控制,以及有传感器和无传感器。EVLDRIVE101-HPD参考设计板提供了一个即用型和灵活的解决方案,以满足电池供电的三相应用中的高输出电流需求。该板集成了快速上电电路,便于无缝连接/断开电池,从而显着延长使用时间。
EVLDRIVE101-HPD参考设计板的工作电压范围为18V至52V,占地面积为50mm直径。典型的应用包括电池供电的家用电器、电动工具、风扇、工业自动化、无人机和机器人。
外部开/关触发器提供非常低的功耗待机
用于基于霍尔效应的传感器和编码器的输入连接器
具有可调基准的BEMF传感电路和限流器
总线和温度传感
热关断,UVLO,过流保护和功率级输出的反向偏置
可靠和冗余过流保护,由于VDS监测
SWD调试接口和通过UART (DFU)直接固件更新
18V至52V工作电压范围
STDRIVE101,先进的三相栅极驱动器
STM32G071KB微控制器基于Arm Cortex -M0+,具有36 kb的SRAM和128 kb的闪存
功率级基于STL220N6F7 60V, 1.2毫欧 n沟道功率mosfet,输出电流高达15A(rms)
极其紧凑的占地面积(直径50mm)
通过无铅认证(Ecopack1)
电池供电的家用电器
电动工具
球迷
工业自动化
无人驾驶飞机
机器人
