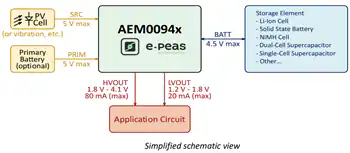

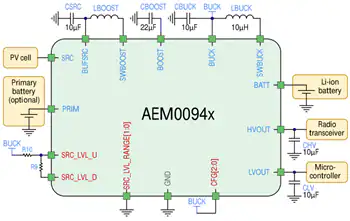

摘要: 包含操作AEM00941集成电路所需的所有组件的PCB。
e-peas AEM00941评估板是一个包含操作AEM00941集成电路所需的所有组件的PCB。e-peas AEM00941便于在类似实验室的环境中对IC进行测试和分析,可轻松连接到能量采集器、存储元件和低/高压负载。该板包括用于低频和中频交流电源的整流器,用于不同模式的配置访问,以及用于控制和状态信号的标准引脚头,可用于各种场景的灵活布线。
双向螺钉端子
能量来源(直流)
能量来源(低频交流)
能量来源(中频交流)
低压负荷
高压负载
一次储能元件
用于源电平设置的电阻
储能元件(电池或(超级)电容器)用三通螺钉端子
2引脚“笼罩头”是存储元件的另一种连接方式
2-pin头
一次电池配置
连接车载电位器进行源电平设置
3头
源电平范围配置
低掉差调节器(LDO)使能储能元件和LDO配置
双电池超级电容配置
交流整流器选择
使能源电平测量
提供电阻器
源级配置
自定义模式配置
一次电池配置
1引脚头提供访问状态引脚
