德州仪器UCC27444-Q1 4A低侧栅极驱动器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-02-18

摘要： 高速，双通道，低侧栅极驱动器，有效驱动MOSFET和GaN功率开关。

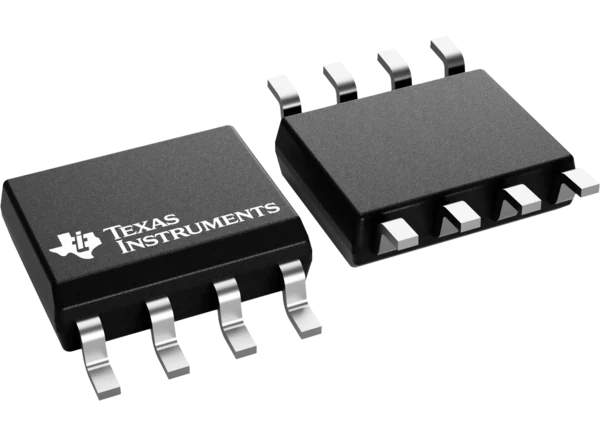

德州仪器UCC27444-Q1 4A低侧栅极驱动器是一款高速、双通道、低侧栅极驱动器，可有效驱动MOSFET和GaN功率开关。UCC27444-Q1典型的峰值驱动强度为4A，减少了功率开关的上升和下降次数，提高了效率，降低了开关损耗。该器件的快速传播延迟(典型18ns)通过提高脉冲宽度利用率、死区优化、控制环路响应和系统的瞬态性能，产生了更好的功率级效率。

UCC27444-Q1可以在其INx输入处处理-5V，这提高了具有适度地弹跳的系统的鲁棒性。输入可以连接到大多数控制器输出，以获得最大的控制灵活性。一个独立的使能信号允许功率级独立于主控制逻辑进行控制。当系统发生故障时，栅极驱动器可以通过拉低使能来快速关闭。许多高频开关电源在功率器件的栅极处表现出噪声，这可能导致驱动器故障并注入栅极驱动器的输出引脚。该器件的反向电压能力和瞬态反向电流使其能够承受功率器件栅极或脉冲变压器上的噪声，避免驱动器故障。

德州仪器UCC27444-Q1还具有低电压操作和电源复位(POR)功能，可提高系统稳健性。当没有足够的偏置电压来充分增强功率器件时，栅极驱动器输出由内部强下拉MOSFET保持低电平。
