摘要： 设计评估带有失速检测和纹波计数的DRV8214有刷直流电机驱动器。

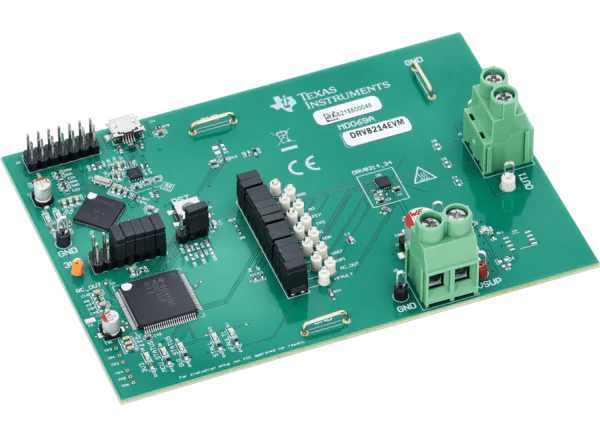

德州仪器DRV8214EVM评估模块用于评估带有失速检测和纹波计数的DRV8214有刷直流电机驱动器。这个评估模块被编程和配置为异常工作，并立即开始旋转电机。DRV8214驱动器是一个集成的电机驱动器，具有n通道h桥，电荷泵，电流检测输出，电流调节和保护电路。DRV8214EVM模块带有GUI，可以轻松控制电机驱动器。该评估模块适用于有刷直流电机，电磁阀和继电器驱动，便携式打印机，销售点(POS)设备，电池供电的直流电机应用等。
板载3.3V LDO用于数字电压供应
eZ-FET lite基于usb的板上仿真器，便于编程和调试MSP430微控制器
1.65V至11V操作电机供电范围
峰值4A，有效值2A的高输出电流能力
纹波计数用于位置监控和电机调速
可调运算放大器增益，高精度电流传感低至10mA
带有可移动分流器的主信号头，用于从MCU断开进入电机驱动IC的主信号
GUI软件控制EVM和DRV IC
支持1.8V、3.3V、5V逻辑输入
有刷直流电机，电磁阀，继电器驱动
水表和煤气表
电子智能锁
电子和机器人玩具
输液泵及其他便携式医疗设备
电动牙刷
美容和仪容
便携式打印机
销售点设备
电池供电的直流电机应用
