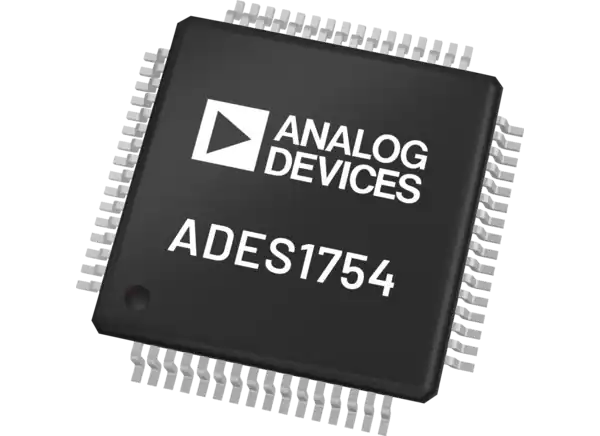

Analog Devices公司ADES175x高压数据采集系统的介绍、特性、及应用

来源：HQBUY 发布时间：2024-02-18

摘要： 测量14个电池电压和6个温度或系统电压的组合。

Analog Devices公司ADES175x高压数据采集系统是用于管理低压和高压电池模块的灵活系统。这些系统在162μs内测量14个电池电压和6个温度或系统电压的组合，并带有冗余测量引擎。ADES175x系统可以在模拟数字转换器(ADC)测量引擎99μs的情况下执行所有输入。这些系统使用电池管理UART协议进行稳健的通信，并支持I(2)C控制器接口进行外部设备控制。

ADES175x系统包括单独配置的安全警报，如过压、欠压、过温和欠温故障。这些系统工作在65V的最大电源电压和-40°C至105°C的温度范围。ADES175x系统可用于电动汽车充电、电池驱动工具、超级电容器系统、高压电池组和住宅电池存储系统。

特性

冗余ADC和比较器(COMP)采集
同时采集电池和母线电压
14个电池电压测量通道:

2.2mV/5mV/10mV精度(-40℃至105℃)
1.8mV精度(5℃~ 65℃)

14个细胞平衡开关:

大于300mA的软件可编程平衡电流
电池电压自动平衡
自动平衡与单个细胞计时器
紧急放电方式

电池管理UART协议:

电感用于更高的电流隔离
高达2Mbps波特率(自动检测)
每个器件的传播延迟为1.5μs
菊花链最多32个设备
分组错误检查(PEC)

六个可配置的辅助输入温度，电压，或GPIO
集成模具温度测量
耐热插拔，无外部保护
UART和双UART接口
(2) C控制器
32位唯一设备ID
单独配置的安全警报:

单单元失配警报
过压和过温故障
欠压和过温故障

最大供电电压65V
超低功耗运行

应用程序

蓄电池备用系统(UPS)
高压电池组
住宅电池存储系统

超级电容系统
电动工具
电动汽车充电
