摘要： 该板具有两层铜PCB &全面评估UCC21551的功能。

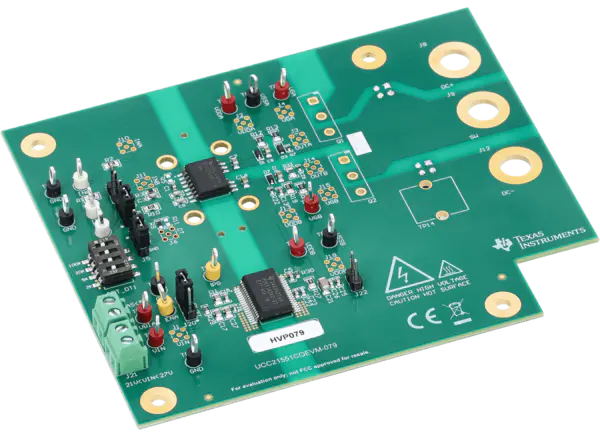

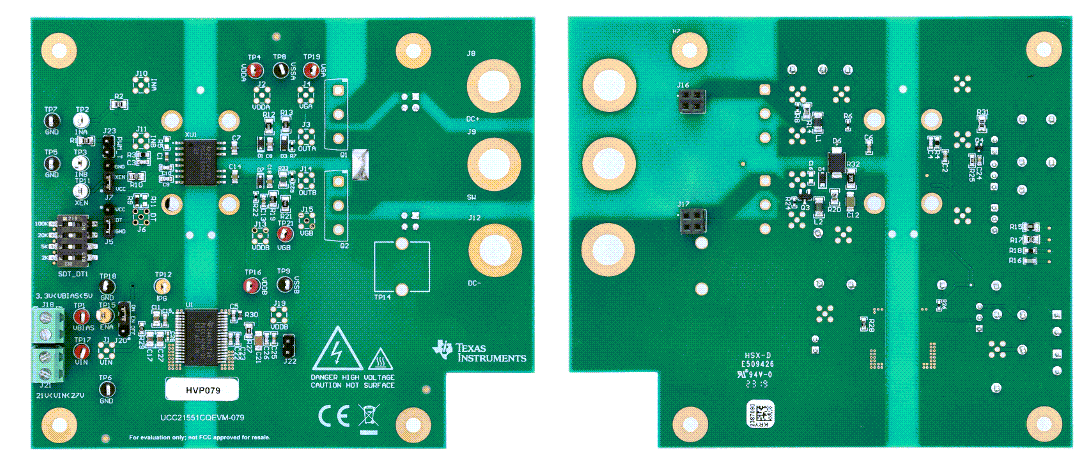

德州仪器UCC21551CQEVM-079评估模块全面评估UCC21551的功能。UCC21551CQEVM具有两层铜PCB，具有多个测试点和跳线。TI UCC21551CQEVM具有PWM输入控制，用于分立场效应管的插座，板载可调电源，用于低侧保护的外部有源箝位，自启动高侧，负栅极电压能力，可配置死区开关，EN/DIS跳线以及用于Wolfspeed XM3 sic半桥功率模块的插座。
各种各样的测试点，以帮助评估所有的栅极驱动功能
可选择的死区时间模式，包括重叠，联锁和可编程
板载隔离可调偏置电源配置为20V
低侧外部有源箝位电路
用于SiC fet的16V/-3V齐纳负电压下拉电路
Wolfspeed XM3模块的插座
一个直流电源，5V/0.5A
一个24V/0.5A直流电源
一个任意函数生成器，双通道
一个示波器，至少三个通道，带宽200MHz或以上
三个无源示波器探头，带宽200MHz或以上
4个BNC到抓取器电缆，用于输入和供电连接
香蕉插头连接器
