摘要： 这些驱动器是专为三相无刷直流电机(BLDC)应用。

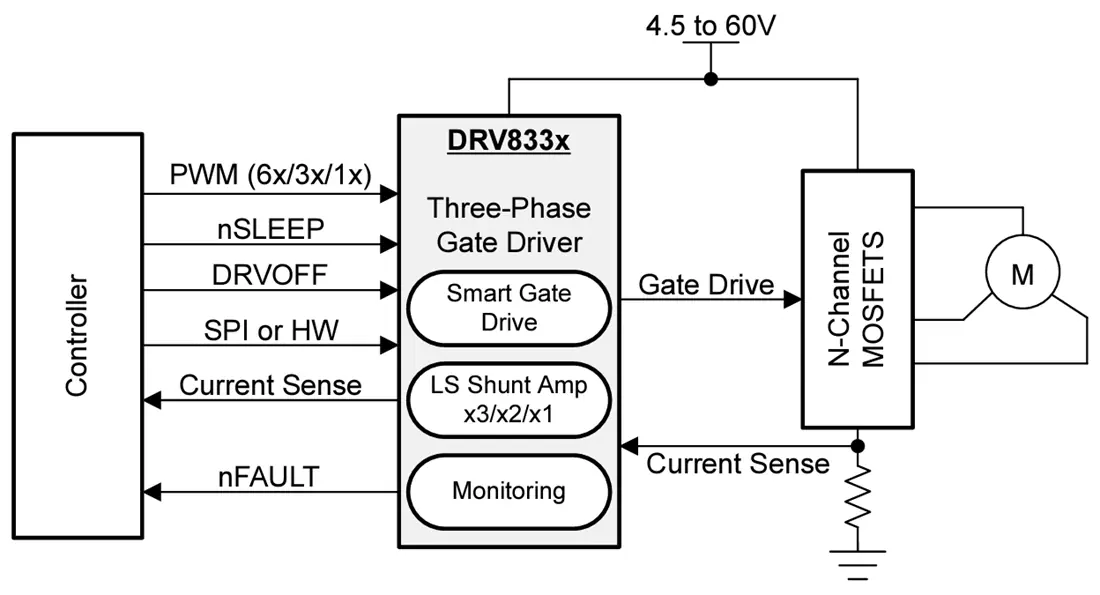

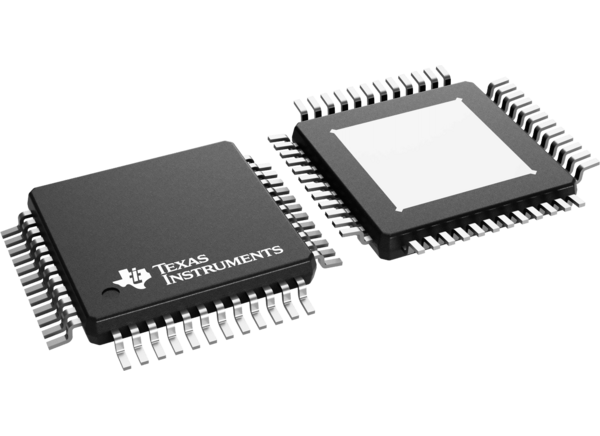

德州仪器DRV8334集成智能栅极驱动器专为三相无刷直流应用而设计。该器件提供三个半桥栅极驱动器，每个驱动器都能够驱动高侧和低侧n沟道功率mosfet。DRV8334使用集成的自引导二极管和GVDD电荷泵产生正确的栅极驱动电压。智能栅极驱动架构支持可配置的峰值栅极驱动电流，从0.7mA到1A源和2A汇。DRV8334可以单电源工作，宽输入范围为4.5V至60V。涓流充电泵允许栅极驱动器支持100% PWM占空比控制，并为外部开关提供超速栅极驱动电压。
德州仪器DRV8334提供低侧电流检测放大器，支持基于电阻的低侧电流检测。放大器的低偏置使系统能够获得精确的电机电流测量。DRV8334集成了广泛的诊断和保护功能，实现了强大的电机驱动系统设计，并有助于消除对外部组件的需求。高度可配置的设备响应允许该设备无缝集成到各种系统设计中。
三相半桥栅驱动器
驱动6个n沟道mosfet (NMOS)
4.5V至60V宽工作电压范围
高侧栅极驱动器的自引导结构
强大的GVDD电荷泵，支持高达50mA的平均栅极开关电流，使驱动400nC mosfet在20kHz
涓流充电泵支持100% PWM占空比，并产生超速供电，以驱动外部截止或反极性保护电路
智能栅极驱动架构
45级可配置峰值栅极驱动电流高达1000mA/2000mA(源/汇)
三步驱动电流配置，优化充放电周期，减少死区时间
基于栅源电压监测的闭环自动死区插入
可配置软关机，以尽量减少感应电压尖峰在过流关机期间
低侧电流检测放大器
低于1mv的低输入偏置跨温度
9级可调增益
基于spi的详细配置和诊断
DRVOFF引脚单独禁用驱动程序
高压唤醒引脚(nSLEEP)
6x, 3x, 1x和独立的PWM模式
支持3.3V和5V逻辑输入
综合保护功能
电池和电源电压监视器
相位反馈比较器
MOSFET V(DS)和R(感测)过电流监视器
MOSFET V(GS)栅极故障监视器
设备热报警和关机
故障状态指示灯引脚
家用电器，无绳花园和电动工具，割草机
无刷直流(BLDC)电机模块和PMSM
风扇，泵和伺服驱动器
电动自行车、电动滑板车和电动交通
无绳吸尘器
无人机，工业和物流机器人，遥控玩具
