摘要： AEC-Q100完全集成的h桥驱动器，适用于广泛的汽车应用。

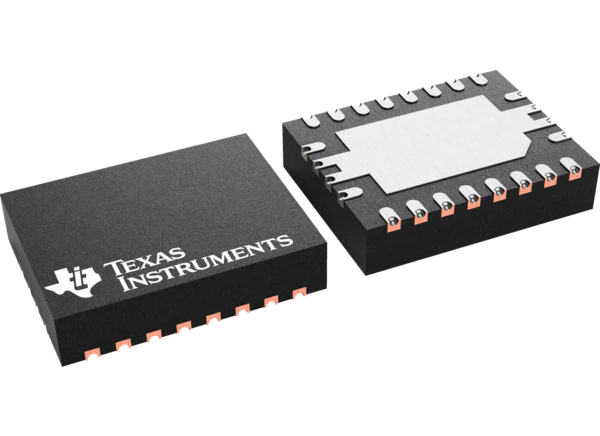

德州仪器DRV8242-Q1汽车h桥驱动器是一款符合aec - q100标准的全集成h桥驱动器，适用于各种汽车应用。该设备提供电压监测，负载诊断和保护功能，防止过流和过温。DRV8242-Q1驱动器是一种双向全桥驱动器，具有PWM或相位使能控制，并在BiCMOS高功率工艺技术节点上设计。这种汽车驱动器是理想的汽车有刷直流电机，螺线管，门模块和座椅模块，车身控制模块(BCM)，燃气发动机系统和车载充电器。
DRV8242-Q1驱动器提供三种硬接线接口HW (H)和两种SPI接口SPI (P)和SPI (S)。该驱动器集成了n通道H桥，电荷泵调节器，带调节的高侧电流传感，电流比例输出和保护电路。
AEC-Q100汽车应用合格:
-40℃~ 125℃，T(A)温度等级1
可提供的文件，以帮助功能安全系统的设计
4.5V至35V(绝对最大40V)工作电压范围
对于QFN封装，RON_LS + RON_HS = 250毫欧电阻
I(OUT) maximum = 6A (QFN)
PWM频率操作高达25KHz与自动死区时间断言
低电磁干扰(EMI)的可配置摆率和扩频时钟
集成电流检测(消除分流电阻)
IPROPI引脚上的比例负载电流输出
可配置电流调节
具有可配置故障反应(锁定或重试)的保护和诊断功能
在断开状态和接通状态下进行负载诊断，检测开载和短路
电源电压监测(VM)
过流保护
过温保护
nFAULT引脚上的故障指示
支持3.3V和5V逻辑输入
1.3μA在25°C时典型的低睡眠电流
提供3种变体- HW (H)， SPI (S)或SPI (P)
单全桥使用PWM或PH/EN模式
汽车有刷直流电机和螺线管
门模块和座椅模块
车身控制模块(BCM)
燃气发动机系统
车载充电器
