摘要： 该设备以极小的外形实现了前所未有的集成水平。
德州仪器IWR6243单片FMCW收发器可以工作在57GHz到64GHz频段。该设备以极小的外形实现了前所未有的集成水平。IWR6243是工业领域低功耗、自我监控、超精确雷达系统的理想解决方案。

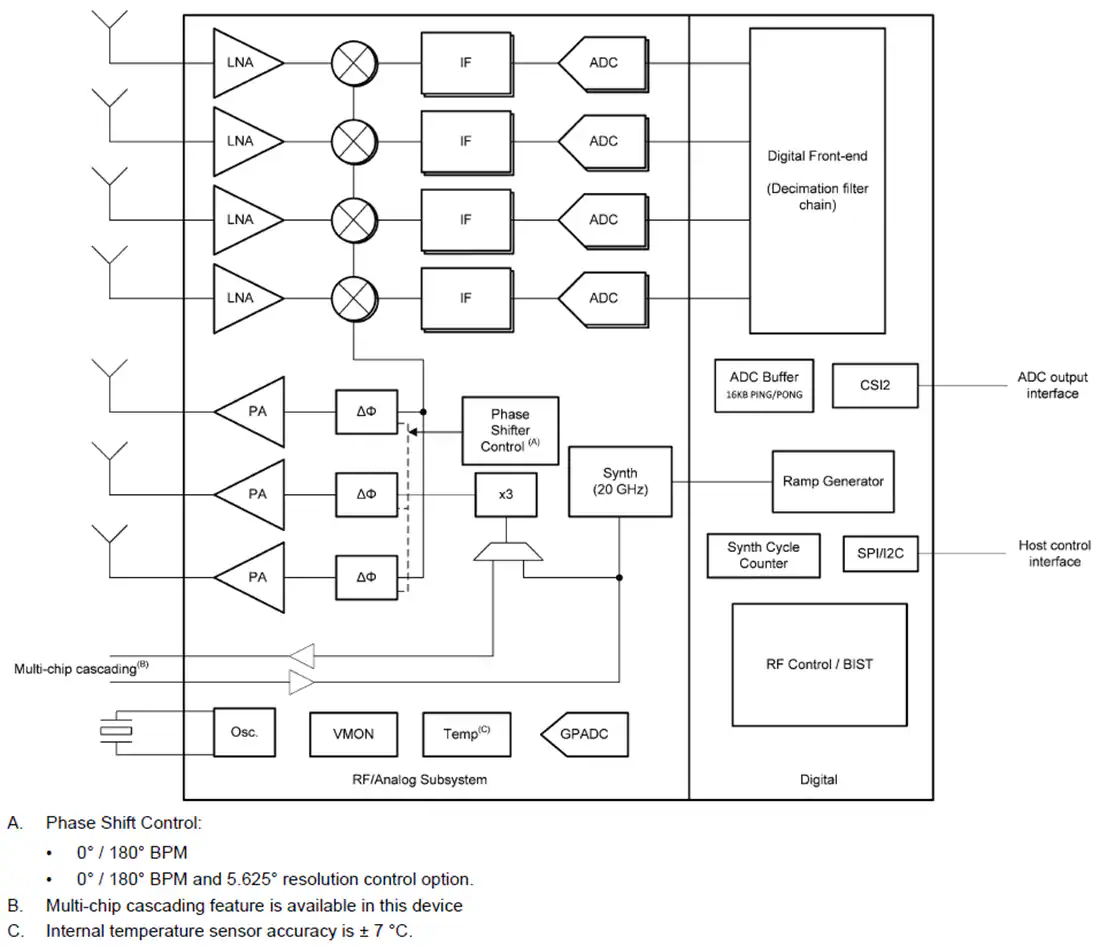

IWR6243是一种独立的FMCW收发器单芯片解决方案，可简化雷达传感器的实现。它基于TI的低功耗45nm RFCMOS工艺，可实现带有内置ADC转换器和锁相环的3TX, 4RX系统的单片实现。简单的编程模型更改可以启用各种传感器实现(短、中、长)，并可以动态重新配置以实现多模传感器。
FMCW收发器
-93 dbc /赫兹
集成锁相环，发射器，接收器，基带和ADC
57GHz到64GHz的覆盖范围，7GHz可用带宽
四个接收通道
三个发射通道
支持6位相移器TX波束成形
基于分数n锁相环的超精确啁啾发动机
12dBm TX功率
10dB RX噪声系数
1MHz的相位噪声
内置校准和自检
跨频率和温度自校准系统
主机接口
通过SPI或I(2)C接口与外部处理器控制接口
通过MIPI D-PHY、CSI2 v1.1和LVDS与外部处理器进行数据接口(仅用于调试)
中断故障报告
功能性Safety-Compliant
通过TUV南德意志集团的IEC 61508 SIL 2认证
为功能安全应用而开发
可提供文件，以帮助IEC 61508功能安全系统设计达到SIL 3
硬件完整性达到SIL-2
安全认证
IWR6243高级特性
嵌入式自我监控与有限的主机处理器的参与
复杂基带结构
级联多个设备的选项，以增加通道计数
嵌入式干扰检测能力
电源管理
内置LDO网络，增强PSRR
I/ o支持3.3V/1.8V双电压
时钟脉冲源
支持外部驱动时钟(平方/正弦)在40MHz
支持40MHz晶体连接与负载电容
简单的硬件设计

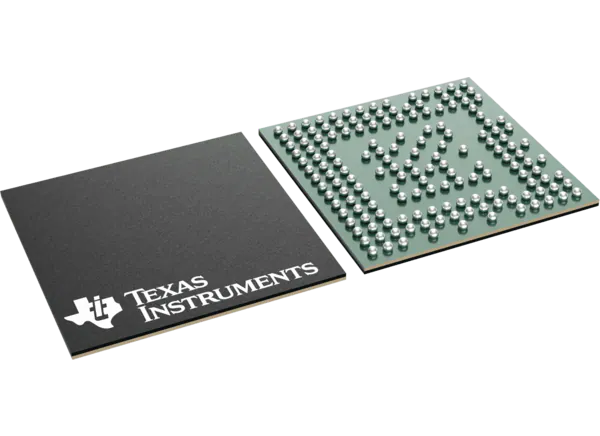

10.65mm间距，161引脚10.4mm × 10.4mm倒装芯片BGA封装，易于组装和低成本PCB设计
溶液体积小
操作条件
结温范围-40℃~ 105℃
用于测量距离、速度和角度的工业传感器
楼宇自动化
位移传感
手势识别
机器人
交通监控
接近和位置感应
安全和监视
工厂自动化安全防护
人计算
运动检测
占用检测
