摘要： 3V至65V宽VIN，高达150mA额定IO电源模块优化轻负载效率。

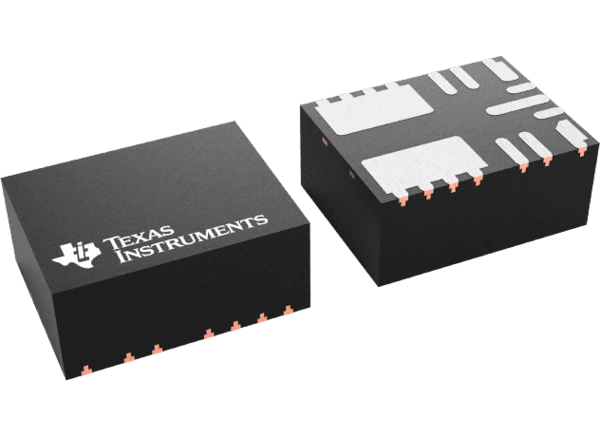

德州仪器TPSM365R1x同步降压转换器是65V, 100mA和150mA降压DC/DC电源模块，在空载(24V(IN)至3.3V(OUT))下具有4μA的超低工作IQ。这些转换器将功率mosfet、集成电感和引导电容结合在一个紧凑、易于使用的3.5mm × 4.5mm × 2mm 11引脚QFN封装中。专有的小型HotRod QFN封装技术提高了热性能，并实现了低EMI。TPSM365R1x降压转换器支持固定的3.3V和5V输出，以及从1V到16V的可调输出电压。TPSM365R1x同步降压DC/DC模块采用带内部补偿的峰值电流模式控制架构，以最小的输出电容确保稳定运行。典型的应用包括电器、工厂自动化和楼宇自动化。
通用同步降压DC/DC模块:
集成mosfet，电感和控制器
3V至65V宽输入电压范围
高达70V输入瞬态
结温范围-40℃~ 125℃
4.5mm × 3.5mm × 2mm复模包装
频率可调，从200kHz到2.2MHz使用RT引脚
专为可扩展的工业电源设计:
引脚兼容系列包括TPSM365R3 (65V, 300mA)、TPSM365R6 (65V, 600mA)、TLVM23615 (36V, 1.5 A)和TLVM23625 (36V, 2.5A)
针对超低EMI要求进行了优化:
伪随机扩频减少峰值发射
引脚可选的FPWM模式恒定频率在轻负载与mode /SYNC引脚
频率同步与MODE/SYNC引脚
具备CISPR11 B类能力
固有的保护功能，坚固的设计:
用于控制、测序和V(IN) UVLO的精确输入和开漏PGOOD指示器
过流和热停机保护
工厂自动化
楼宇自动化
电器
可扩展工业电源
