摘要： 为旋转和角度传感应用而设计的轴向聚变装置。

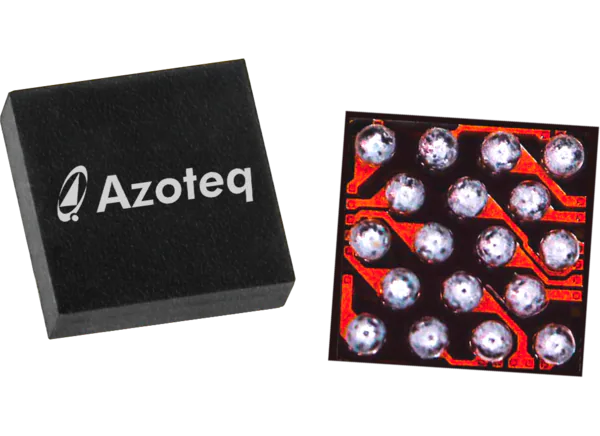

Azoteq IQS7221E ProxFusion 传感器IC是一种轴向融合器件，专为旋转和角度传感应用而设计。该传感器IC包括用于集成UI应用的ProxFusion通道，用于替代产品插入的正交输出，以及用于更直观滚动的虚拟飞轮UI。IQS7221E传感器IC的工作电压范围为2V至3.5V。该传感器IC采用WLCSP18 (1.62mm x 1.62mm x 0.5mm)和QFN20 (3mm x 3mm x 0.5mm)封装。典型的应用包括计算机外围设备的滚轮，机械和光学旋转编码器的替代品，可调节旋钮，鼠标滚轮和电机编码器。
高度灵活的ProxFusion 设备
霍尔效应角度传感器:
4霍尔板
支持轴上定向
16位绝对角度输出
小于1°的分辨率，在片上计算
相对/绝对旋转角度
检测运动和运动方向
宽工作范围
自动调优实现(ATI)
机械棘轮自动同步
ProxFusion 频道:
支持一个自容或互容传感器
超低功耗触摸唤醒
具有可调灵敏度的全自动调谐实现(ATI)
传感器的灵活性:
内部电压调节器
霍尔测量不需要外部元件
I(2)C接口与IRQ线
设计简单和支持:
用于调试和配置最佳性能的PC软件
磁铁和机械约束、指导方针和最佳实践
多个集成ui:
ProxFusion 通道上的接近和触摸事件
从超低功耗模式接近唤醒
滞后间隔模式
事件模式与可配置的角度变化，间隔，或触摸/代理事件
正交独立输出霍尔测量
虚拟飞轮UI
2V至3.5V电源电压范围
小包装:
WLCSP18 (1.62mm × 1.62mm × 0.5mm)，交错0.4mm × 0.6mm球距
QFN20 (3mm × 3mm × 0.5mm)， 0.4 mm间距
用于计算机外围设备的滚轮
鼠标轮
应用程序需要灵活的UI选项与传感器融合
机械和光学旋转编码器更换
调节和控制旋钮
电机编码器
