摘要： 设计具有优化的正向压降性能和超快的恢复时间。

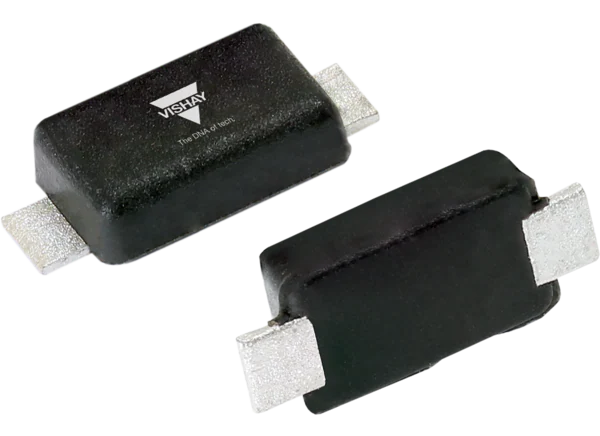

Vishay Semiconductors VS-E7FX0x12 FRED Pt 超高速整流器专门设计，具有优化的正向压降性能和超高速恢复时间。平面结构和掺铂寿命控制保证了优越的性能、坚固性和可靠性。这些器件用于反激辅助电源中的箝位，缓冲和自由二极管，高压MOSFET和IGBT驱动器的自引导和去饱和，以及用于LED照明的cuk和专用电路中的高频整流器。整流器的极优存储电荷和低恢复电流最大限度地减少了开关损耗，减少了开关元件的功耗。
超快的恢复时间，减少反向恢复费用，软恢复
+175°C最高工作结温
指定用于输出和缓冲操作
低正向压降
低漏电流
SMF (DO-219AB)封装样式
符合MSL 1级，根据J-STD-020, LF最大峰值为+260°C
符合JESD 201 2级须测试
哑光镀锡引线，可按J-STD-002焊接
AEC-Q101合格(仅限xHM3组件)
无铅，无卤，符合rohs标准
反激式辅助电源中的箝位、缓冲器和自由式二极管
用于高压MOSFET和IGBT驱动器的引导和去饱和
LED照明专用电路中的高频整流器
1200V最大峰值重复反向电压
1A或2A最大平均整流正向电流选项
14A或21A最大非重复峰值浪涌电流选项
1.65V至2.5V(每个二极管)正向电压范围
2µA至30µA(每个二极管)反向泄漏电流范围
3.0pF或3.5pF结电容选项
35ns至145ns反向恢复时间范围
3.0A至5.0A峰值恢复电流范围
105nC至315nC反向回收充电范围
-55°C至+175°C工作结温范围
