Allegro MicroSystems ACS37030/37032系列电流传感器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-02-29

摘要： 理想的传感快速控制回路和电力电子利用快速开关频率。

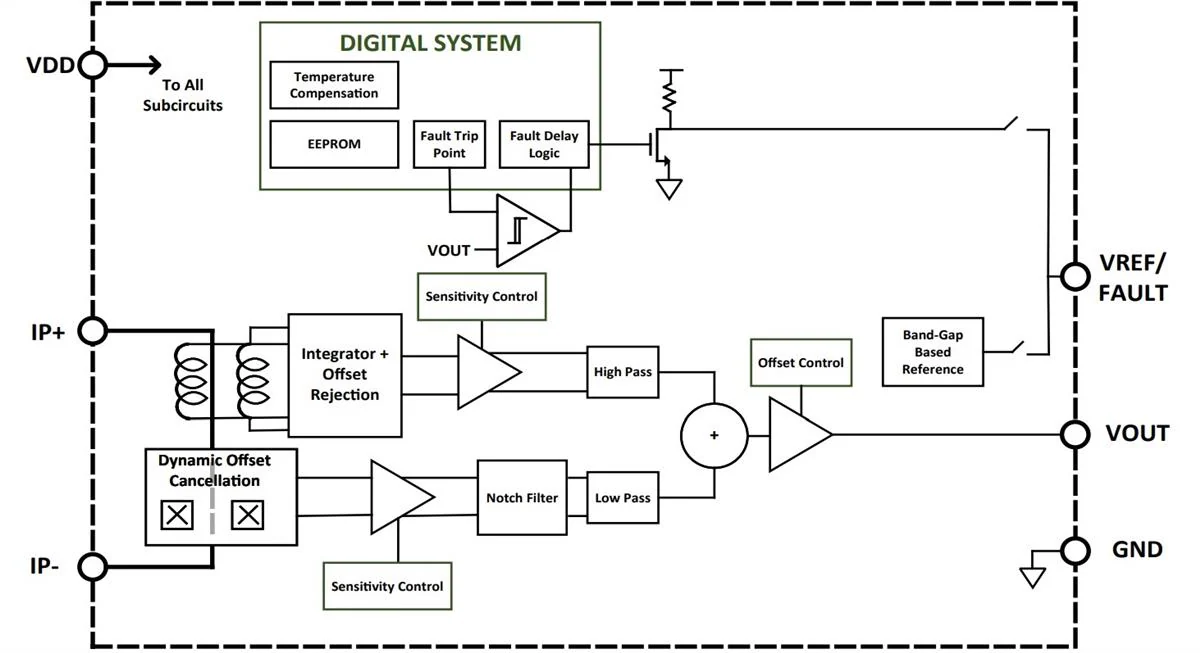

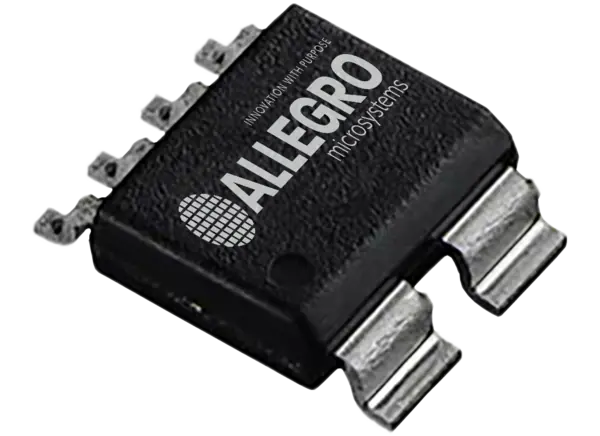

Allegro MicroSystems ACS37030/37032系列电流传感器是电隔离和完全集成的高精度电流传感器ic，采用LZ熔断式SOIC-6封装。这些传感器具有高工作带宽(DC至5MHz)，用于快速控制回路或监测具有典型40ns响应时间的高速开关电流。ACS37030/37032传感器采用两条信号路径求和，可以用单个设备检测宽频段。一个路径涉及霍尔效应元件来捕获直流和低频电流信息，而另一个使用电感线圈路径来捕获高频电流信息。内部结构通过将导体中电流产生的磁场与全单片霍尔和线圈IC进行磁耦合来实现高隔离。

ACS37030和ACS37032电流传感器ic在初级和次级信号引线之间提供3500V(RMS)隔离电压，无需与集成电流导体物理连接。这些传感器有零电流参考(ACS37030)和过流故障内部上拉(ACS37032)选项。ACS37030/37032传感器是使用快速开关频率的快速控制回路和电力电子设备的理想传感器。典型应用包括xEV板载充电器、xEV DC-DC、太阳能DC-DC、服务器电源和数据中心电源。
