摘要： 基于usb的双通道混合信号示波器，带宽50MHz，采样125MS/s/ch。
Digilent Analog Discovery Pro (ADP2230)混合信号示波器(MSO)允许用户测量，可视化，生成，记录和控制各种电路。该示波器旨在使专业工程师，研究人员和科学家能够以无与伦比的灵活性进行设计和测试。ADP2230 MSO包括用于长时间采集的深度内存缓冲区，以及同步多个设备以增加通道数的能力。这个基于usb的示波器配备了两个模拟输入(50MHz带宽，14位分辨率)，一个模拟输出和16个数字I/O。功能丰富的设计使ADP2230示波器能够执行多种测试和测量设备的功能，并可以取代一堆传统仪器。
Analog Discovery Pro ADP2230使用户能够接收和生成数字信号，以测试和分析来自各种设备的数据，同时为这些系统供电。该MSO与包含的WaveForms软件配对，使用户能够查看/捕获复杂的数据，进行频谱和网络分析，并有效地检索大量数据。目标应用包括信号分析、频谱分析和网络分析。
模拟输入:
两个BNC输入通道，分辨率为14位，输入范围可达±25V
50+ MHz带宽，每通道高达125MS/s
默认情况下，每个通道的设备缓冲为64MS，每个通道最高可达128MS
模拟输出:
一个BNC输出通道，14bit分辨率，±5V输出范围
15MHz带宽，每通道高达125MS/s
支持标准，调制和自定义波形输出
电力供应:
两个可编程电源(0.5V至5V， -0.5V至-5V)
每个通道高达1A或3W
集成硬件读回系统温度，电压轨输出，和源电流
数字输入输出:
16个动态配置的3.3V CMOS数字输入/输出通道
每通道高达125MS/s
数字输入的设备上缓冲每个通道保持高达128MS
多种通信协议的分析和生成
软件支持
WaveForms, Digilent免费软件应用程序，适用于Windows, Mac和Linux
WaveForms SDK用于通过C/ c++， Python, c#和Visual Basic定制应用程序和脚本
支持LabVIEW和MATLAB
连通性:
设备到计算机:USB Type-C 到C
高级触发:
边缘，水平，模式，故障和协议
边缘、脉冲、跃迁、状态、电平、迟滞和延迟
无，自动，手动(强制触发)和单
示波器模拟通道，函数发生器启动，数字I/O线，外部触发器，和手动触发按钮
触发来源:
触发模式
模拟触发
数字触发
附加功能:
可调系统时钟频率和外部时钟
USB 3.0支持快速数据流
先进的触发和仪器和设备之间的交叉触发，包括双模式支持
内部硬件环回允许模拟输出和输出过滤和未过滤的模拟输入信号
可选的标准波形发生器控制的两个可编程电源
用于网络和频谱分析的专用仪器
其他:
尺寸(L×W×H): 134.2mm × 144mm × 37.9mm (~5.28in × ~5.67in × ~1.49in)
重量:464g (~16.4oz)
产品合规:
宏达电:8471809000
ECCN: 3 a992.a

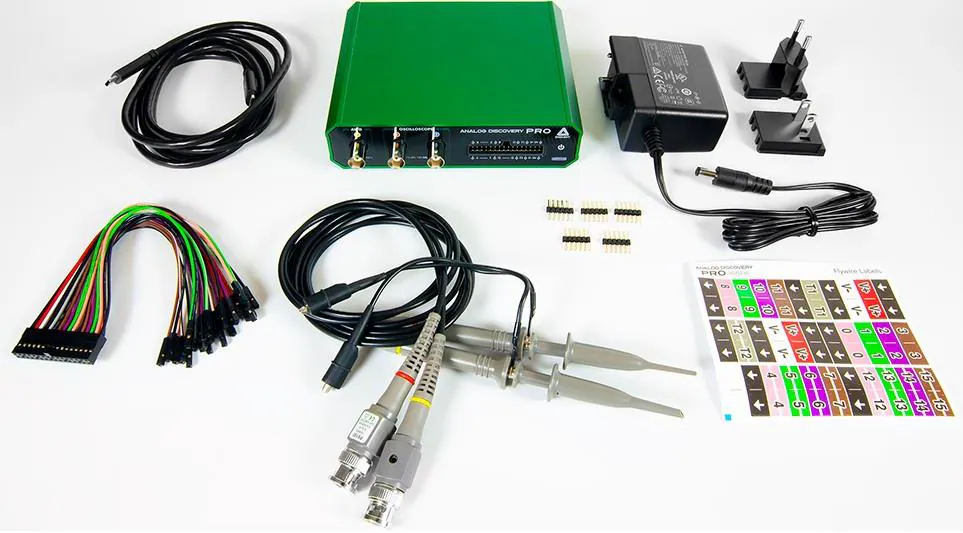

1 x ADP2230
1根USB C转C线
1x 5V 4A开关电源(包括美国和欧盟插头适配器)
BNC示波器x1/x10探头(对)
6针头和性别转换器(5包)
2x 16飞丝
飞丝标签纸
