摘要： 设计成与磁通密度成比例的响应。
德州仪器TMAG5253低功率线性霍尔效应传感器设计成正比响应磁通密度。TMAG5253提供一个使能引脚，用于进入超低功耗(nA)关闭模式。TMAG5253提供快速启动时间(小于25µs)，专为低功耗位置传感应用而开发。该器件采用业界领先的1.54mm(2)超小尺寸设计，适用于空间受限的应用。传感器具有广泛的供电范围，可以从1.65V到3.6V工作。
当外部模数转换器(ADC)使用相同的V(CC)作为参考时，TI TMAG5253采用比率结构来消除V(CC)容差的误差。此外，该器件具有磁铁温度补偿功能，可在40°C至125°C的宽温度范围内抵消磁灵敏度漂移。该器件还允许在关机模式下将输出置于高阻抗状态。该模式允许多个设备连接到单个ADC。
行业领先的低功耗:
1.65V至3.6V供电电压，V(CC)
小于20nA(25°C时1.8V)的关断电流
2mA (1.8V, 25°C)有效电流
在100Hz占空比平均电流下小于10µA
专用使能引脚
快速上电时间小于25µs
与V成比例的比率模拟输出(CC)
高阻抗输出在关机模式
低噪音输出±1mA驱动
工作温度范围-40°C ~ 125°C
双极灵敏度选项，支持正负磁场
磁灵敏度范围可选:
A1:±20mT范围
A2:±40mT范围
A3:±80mT范围
A4:±160mT范围
灵敏度补偿以支持钕磁体的温度漂移

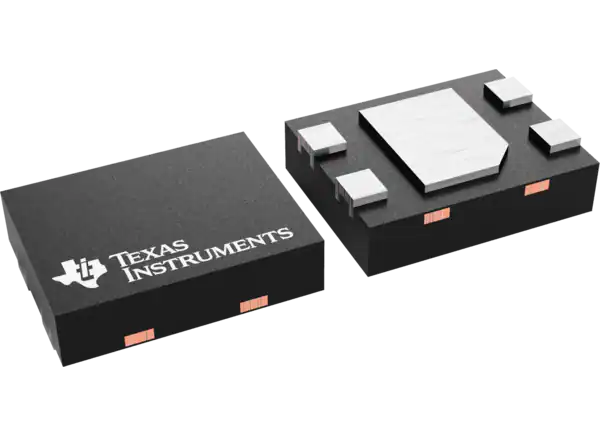

1.54mm(2)超小型X2SON 4针封装
游戏控制器及外设
磁性接近传感器
移动机器人电机控制
无线电动工具
真空机器人
无人机有效载荷控制
