摘要： 驱动三相应用的集成解决方案。

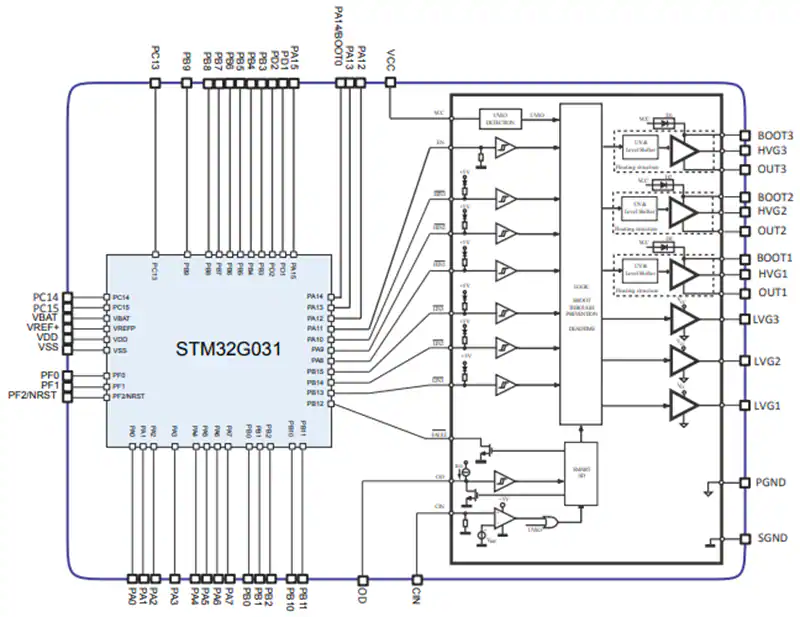

意法半导体STSPIN32G025x 250V三相无刷直流控制器是驱动三相应用的集成解决方案。意法半导体STSPIN32G025x采用嵌入式STM32G031x8x3 MCU和250V三半桥栅极驱动器。控制器支持n通道功率mosfet或igbt。该设备包括一个智能d比较器，用于快速有效的过载和过流保护。集成功能包括高压自举二极管，抗交叉传导，死区时间，两个驱动部分的UVLO保护，以及匹配的无失真周期延迟。
三相栅极驱动器
高压导轨可达250V
dV/dt暂态抗扰度±50V/ns
栅极驱动电压范围为9V ~ 20V
驱动器电流能力
+25°C时200/350mA源/吸收电流(STSPIN32G0251)
+25°C时1.00/0.85A源/汇电流(STSPIN32G0252)
32位Arm Cortex -M0+ MCU核心
时钟频率高达64MHz
8-Kbyte SRAM与硬件奇偶校验
带有保护和安全区域的64kbyte闪存
CRC计算单元
多达32个通用I/O端口(GPIO)
1x高级定时器用于电机控制，16位，多达6x PWM通道
5个通用定时器(1个32位)
2个低功耗定时器
12位ADC转换器(最多15个通道)，转换速率为2MSps
具有灵活映射的5通道DMA控制器
内部高精度电压基准
全套接口:2x I(2)C, 2x SPI, 3x UART, 1x低功耗UART
匹配所有信道的传播延迟
集成自举二极管
比较器用于快速过流保护
UVLO，联锁和死时间功能
智能关机(smartSD)功能
待机模式，低功耗
通过SWD的片上调试支持
-40°C至+125°C扩展温度范围
QFN 10mm × 10mm 72L螺距0.5mm爬电1.8mm封装
三相电机驱动器
逆变器
工业电器及风扇
