摘要： 演示ADPL76030的特性，同步4开关降压/升压DC/DC控制器。

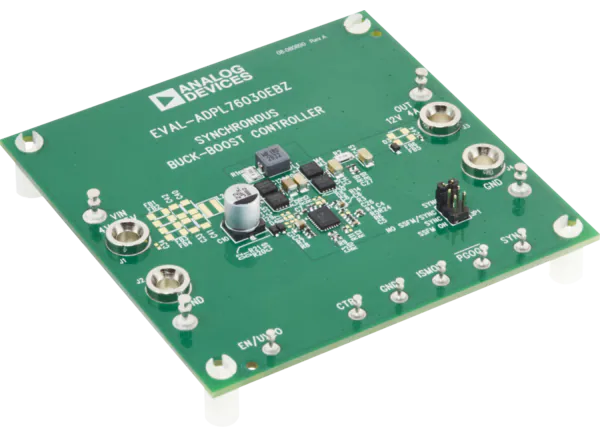

Analog Devices公司EVAL-ADPL76030EBZ评估板是一个完全组装和测试的电路板，展示了ADPL76030的功能，ADPL76030是一个同步4开关降压DC/DC控制器，采用28引脚4mm x 5mm QFN封装。专有的峰值降压/升压电流模式控制方案允许可调和可同步的600kHz至1.4MHz固定频率操作或内部25%三角形扩频频率调制，用于低EMI。该板接受连续4V至25V输入电压，瞬态电压高达55V。各种测试点可用于监视(PGOOD和ISMON)和控制(EN/UVLO, CTRL和SYNC)。包括可选的电磁干扰输入、输出和栅极电阻元件占位符。
4开关单电感结构允许V(IN)高于、低于或等于V(OUT)
高达95%的效率在1.4MHz
专有的峰值降压，峰值升压电流模式
宽4V至55V V(IN)范围
±2%输出电压精度:1V≤V(OUT)≤55V
±3%输入或输出电流精度与监视器
用于低电磁干扰的扩频调制
降压或升压中没有顶部MOSFET刷新噪声
可调和同步从600kHz到1.4MHz
关机时V(OUT)与V(IN)断开
数据中心解决方案
消费者技术解决方案
直流电源(55V, 10A)
示波器
2个数字万用表测量V(IN)和V(OUT)
2个数字万用表测量I(IN)和I(OUT)
5A电子负载
