德州仪器TPS7B4256-Q1电压跟踪LDO稳压器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-03-21

摘要： 这些设备的设计目的是为汽车环境中的车载传感器提供电源。

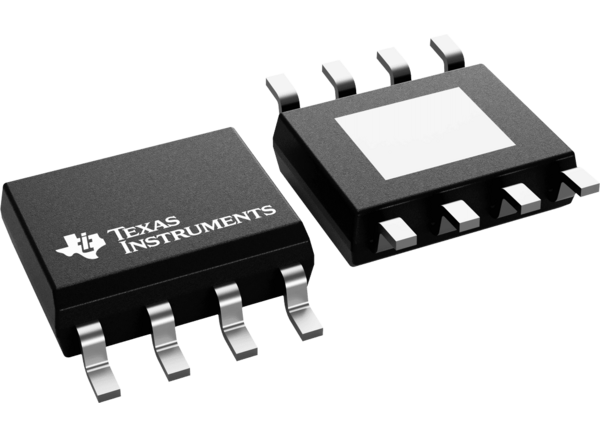

德州仪器TPS7B4256-Q1电压跟踪低差(LDO)稳压器提供8引脚SOIC和HSOIC封装。TPS7B4256-Q1设计用于为汽车环境中的车载传感器提供电源。由于提供板外电源的电缆故障风险很高，因此该设备具有集成的故障保护功能，可防止电池短路、反极性、输出短路接地(限流)和过温(热停机)等故障情况。该器件采用背靠背PMOS拓扑结构，消除了对外部二极管的需求，否则需要帮助防止导致反向电流的故障条件。德州仪器TPS7B4256-Q1设计用于处理45V(绝对最大)输入电压，并在汽车负载转储瞬态条件下存活。

特性

AEC-Q100符合汽车应用要求

温度等级1(-40°C ~ +125°C, T(A))
结温(-40°C ~ +150°C, T(J))

宽输入电压范围

绝对最大范围:-40V至+45V
工作范围:3V ~ 40V

输出电压

宽工作范围:2V至40V
输出电压灵活性:V(OUT)可以在分压器配置中使用外部电阻缩放到高于或低于参考值

最大输出电流70mA
6mV(最大)非常严格的输出跟踪公差
225mV(最大)在70mA低压降电压
组合启用和引用功能

轻载时低静态电流60µA
在广泛的陶瓷输出电容值范围内稳定

C(OUT)范围:1µF至100µF
ESR范围:1毫欧 ~ 2欧姆

综合保护功能

反向电流保护
反极性保护
超温保护
防止对地和电源的输出短路保护

可在以下低热阻8引脚封装

Hsoic (dda)， r (西塔ja) = 53.3°c / w
Soic (d)， r (西塔ja) = 101℃/ w

应用程序

动力总成压力传感器
动力系统温度传感器
动力总成排气传感器

动力总成流体浓度传感器
车身控制模块(BCM)

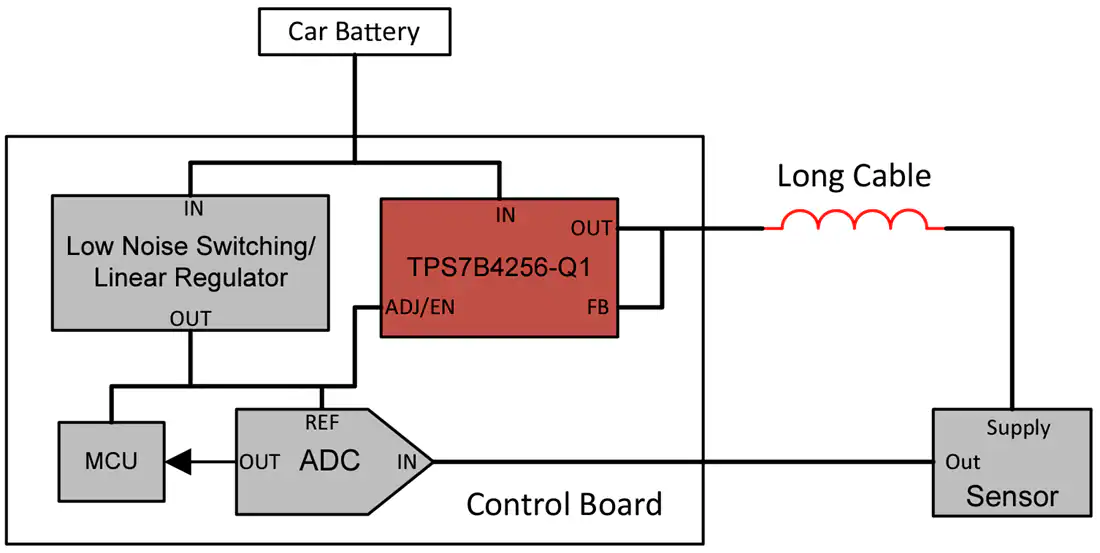

典型的应用程序
