摘要： 具有2层PCB由10密尔厚罗杰斯450b与铜包层。

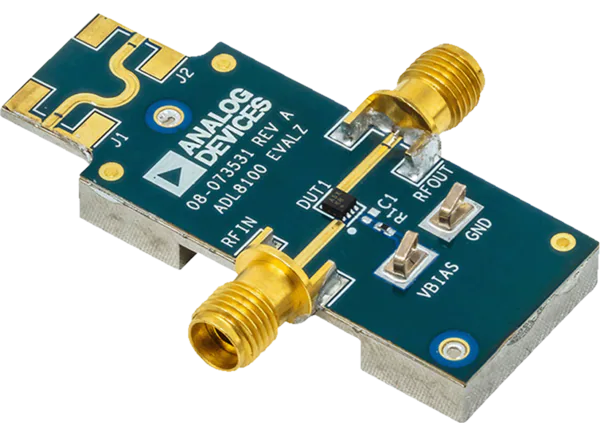

Analog Devices公司EVAL-ADL8100评估板采用2层PCB板，由10密尔厚的罗杰斯450b制成，铜包层安装在铝制散热器上。散热器为PCB提供散热和机械支撑。安装孔便于连接到更大的散热器，以实现更好的热管理。Analog Devices ADL8100ACPZN-EVALZ和ADL8100ACPZN-EVAL1Z具有RFIN和RFOUT端口，带有2.9mm母同轴连接器。相应的射频走线保持50欧姆特性阻抗。这些电路板的组件适用于工作温度范围为-40°C至+85°C。
2层罗杰斯450b评估板与散热器
终端发射，2.9mm射频连接器
通过校准路径(无填充连接器)
ADL8100ACPZN-EVALZ评估板，需要外部偏置三通
ADL8100ACPZN-EVAL1Z评估板，具有板上偏置三通
射频信号发生器
射频频谱分析仪
射频网络分析仪
5V, 500mA电源
ADL8100ACPZN-EVALZ的外部直流模块
用于ADL8100ACPZN-EVALZ的Marki微波BT2-0040宽带偏置三通
