摘要: 设计用于14GHz至24GHz工作。

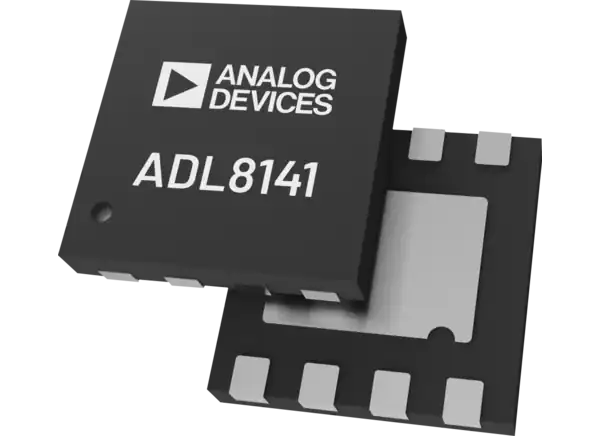

Analog Devices公司ADL8141低噪声放大器设计用于14GHz至24GHz工作。The Analog Devices Inc.ADL8141典型增益为29dB,噪声系数为1.4dB,输出三阶截距(OIP3)为18dBm。2V电源的典型供电电流为25mA,调整连接到RBIAS引脚的电源参考电阻可以提高OIP3和1dB压缩(OP1dB)的输出功率。射频输入和输出是内部匹配和交流耦合。
低噪声,高增益LNA为Ku和K波段
14GHz ~ 24GHz频率范围
1.4dB典型15GHz至22GHz低噪声系数
29dB典型在14GHz至15GHz高增益
集成交流耦合电容器
集成偏置电感器
2V带I(DQ) = 25mA单正电源
RBIAS漏极电流调节引脚
符合rohs标准,2mm × 2mm, 8引脚LFCSP
地球同步高通量卫星(GEO HTS)
低地球轨道空间有效载荷
卫星通信
