摘要： 微型，36V, 5A/6A同步降压转换器，集成高、低侧开关。

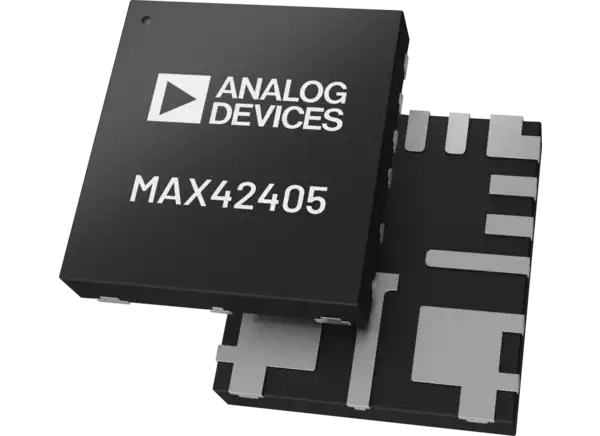

Analog Devices公司MAX42405/MAX42406同步降压转换器是微型，36V, 5A/6A同步降压转换器，集成高、低侧开关。提供高达6A, ic具有宽输入电压范围从4.5V到36V。通过观察PGOOD信号可以监测电压质量。该集成电路可以在一个非常高的占空比下工作，使其成为工业应用的理想选择。MAX42405/MAX42406转换器采用3.5mm x 3.75mm, 17引脚倒装芯片四极扁平无引线(FC2QFN)封装，使用很少的外部组件。
Analog Devices的MAX42405/MAX42406提供0.8V至10V的可编程电压范围。频率内部固定在400kHz和1.5MHz，允许减少输出纹波。电路在轻载时自动进入跳变模式，在空载时具有10μA的超低静态电流。该系列产品提供从5A到10A的单相配置和高达20A的双相配置的引脚到引脚兼容产品组合。这些器件还针对双相操作进行了优化，具有非常高的电流共享精度。
小尺寸多功能
400kHz 2.5ms
3.5ms为1.5MHz
4.5V至36V工作电压(IN)范围
20μA的跳变静态电流
集成场效应晶体管(fet)的同步DC-DC变换器
400kHz和1.5MHz固定频率选项
内部软启动
可编程0.8V至10V输出
3.5mm x 3.75mm, 17针FC2QFN封装
对称封装提供卓越的电磁干扰(EMI)性能
利用能力
是否可用于大功率设计的双相配置
通过共享VEA引脚实现动态电流共享
双相低i (Q)运行能力
精确的输出电压监测与PGOOD
强制脉宽调制(PWM)和跳跃式操作
低差操作
过温、短路保护
-40℃~ +125℃工作温度范围
工业自动化
荷载点
分布式直流电源系统
