摘要: 旨在展示MP2770的功能,一个开关模式的电池充电管理。

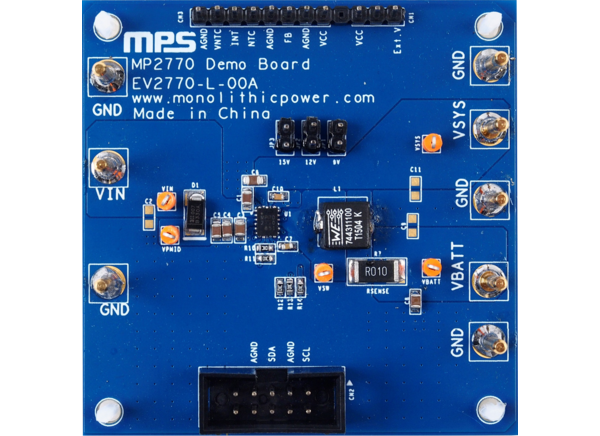

单片电源系统(MPS) EV2770-L-00A评估板旨在演示MP2770的功能,MP2770是一种开关模式电池充电和系统电源路径管理设备。该MP2770满足系统的大部分功率需求,并使用V(IN)调节功能和输入电流限制(I(IN_LIM))。评估板具有5V至15V输入源,墙壁适配器和标准USB主机端口,具有快速充电功能。该评估板工作在600kHz开关频率,4V至16V输入电压范围,6A最大电池电流。MP2770电池管理专为各种便携式应用中的锂离子、锂聚合物和单电池而设计。
全面的安全特性:
充电安全计时器
看门狗定时器
热调节和关机
可定制JEITA电池温度监测
逐周期过流保护(OCP)
系统OCP和短路保护(SCP)
具有快速充电功能的墙壁适配器
升压输出操作
标准USB主机端口
电池放电限流
QFN-18 (3mmx4mm)封装
数字接口,实时充电参数配置和状态报告
600kHz开关频率
4.2V电池电压
输入电压4V ~ 16V
6A最大电池电流
典型充电效率93.7%
峰值充电效率96.6%
92.8%典型增压效率
峰值增压效率96.2%
