Sfera实验室Iono Pi Max v2 plc的介绍、特性、及应用

来源：HQBUY 发布时间：2024-03-25

摘要： 基于Raspberry Pi计算模块的通用工业服务器，用于工业应用

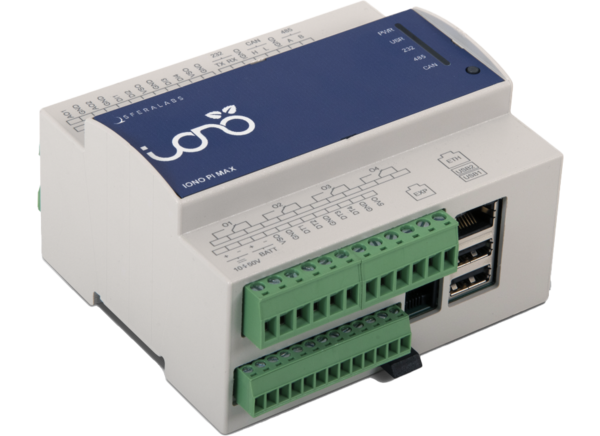

Sfera Labs Iono Pi Max v2可编程逻辑控制器(plc)是基于树莓派计算模块的多功能工业服务器，适用于专业和工业应用。plc具有各种输入和输出(I/O)线和标准通信接口。Iono Pi Max v2系列采用ATSAME54 32位微控制器，具有1MB程序内存和256KB RAM，通过I(2)C, USB和CAN与树莓派核心互连。微控制器可以直接控制所有串口、数字I/O和模拟I/O。使用Sfera Labs Iono Pi Max v2 plc，用户能够在成熟的Java服务器上编程和运行简单的shell脚本。可在六模块DIN导轨机箱中使用，plc在可插拔端子上提供电源，串行和I/O连接。Iono Pi Max v2系列符合CE/FCC/IC标准，适用于可靠性和服务连续性至关重要的场合。

特性

处理核心

树莓派计算模块版本3、3 Lite、3+ 8GB、3+ 16GB、3+ 32GB、3+ Lite、4S 8GB、4S 16GB、4S 32GB、4S Lite
ATSAME54 32位微控制器，1MB程序内存和256KB RAM
通过I(2)C, USB和CAN互连

CE / FCC / IC兼容
直接低级控制所有串行端口和数字/模拟I/O
可切换的双microSD卡架构
硬件看门狗通过GPIO控制
实时时钟(RTC)，可更换电池
嵌入式微芯片ATECC608安全元件芯片
内部温度传感器和风扇自动启动
六模块DIN导轨机箱

集成串行线调试(SWD)接口到微控制器
电源，串行和I/O连接在可插拔的终端块上
10V(DC) ~ 50V(DC)供电
3.3A可复位保险丝
浪涌和反极性保护
集成UPS，外接12V或24V铅酸蓄电池
软件控制辅助12V(DC)到24V(DC)稳定电源输出
通过Iono Pi Max UPS为外部设备供电
软件控制辅助5V(直流)稳定电源输出
电源输入、电池和辅助电源输出的电压和电流监测

应用程序

专业
工业

高可靠性
服务连续性

规范

标准RS-232接口到树莓派串行线(高达115,200bps)
标准RS-485 (Modbus)接口，路由到树莓派串行线或USB
V2.0B和CAN- fd接口是否支持8Mb/s的最大速度
5v级，保护I(2)C扩展母线
2个USB 2.0 Type-A接口，带电源控制和故障检测功能
内置USB 2.0 Type-A接口，用于在机框内嵌入USB加密狗

4个6a额定功率继电器输出，带有NO和NC触点
4x开路集电极输出
2个模拟输出
2个模拟电压输入
4个模拟电流输入
2路Pt100或Pt1000温度传感器输入
4个数字输入线
4个数字5v级I/O线与1-Wire和Wiegand支持
