Analog Devices公司MAX20810集成降压开关稳压器的介绍、特性、及应用

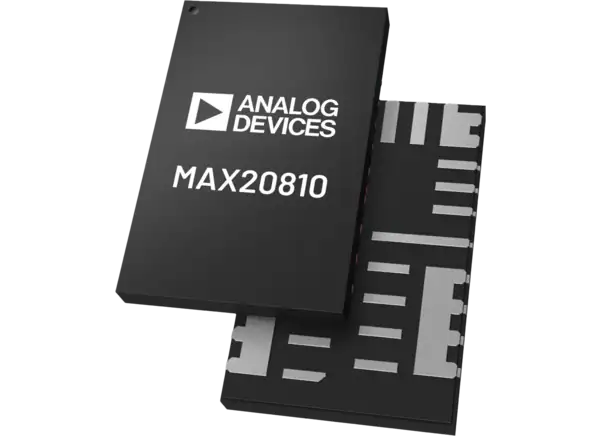

ANALOG DEVICES INC. MAX20810

Analog Devices公司MAX20810集成降压开关稳压器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-03-25

摘要： 完全集成，高效，降压DC-DC开关稳压器与PMBus接口。

Analog Devices公司MAX20810集成降压开关稳压器是一个完全集成，高效，降压DC-DC开关稳压器与PMBus接口。该器件工作在2.7V至16V输入电源，输出可在0.4V至5.8V范围内调节，提供高达10A的负载电流。器件的开关频率可配置为500kHz至2MHz，在尺寸和性能方面提供设计优化能力。MAX20810采用带内部补偿的固定频率电流模式控制。该集成电路具有可选的高级调制方案(AMS)，以提高快速负载瞬变期间的性能。通过将PGM_引脚的引脚带电阻连接到地或使用PMBus命令，可以选择操作设置和可配置功能。

该IC具有一个内部1.8V LDO输出，为栅极驱动器(V(CC))和内部电路(AVDD)供电。该器件还具有可选的LDO输入引脚(LDOIN)，允许从2.5V到5.5V的偏置输入电源连接，以优化效率。为保证设计的稳健，IC具有正、负过流保护、输出过压保护、过温保护等多种保护功能。Analog Devices的MAX20810支持-40°C至+125°C结温工作，采用4.3mm x 6.55mm FC2QFN封装，占地面积与MAX20815和MAX20830兼容。

特性

高功率密度，低元件数

紧凑4.3mm x 6.55mm, 16针，FC2QFN封装
内部补偿
单电源操作，集成LDO产生偏置

宽工作范围

2.7V至16V输入电压范围
输出电压范围为0.4V至5.8V
500kHz至2MHz可配置开关频率
结温范围-40°C至+125°C

优化的性能和效率

当V(DDH) = 12V, V(OUT) = 1.8V时，峰值效率为93.8%
高效率与可选的外部偏置输入电源
AMS提高负载瞬态响应
差分遥感

PMBus接口

自适应电压缩放0.4V至0.8V参考范围
PMBus遥测输出电流、输出电压、输入电压和结温

应用程序

数据中心电源
通信设备
网络设备

服务器和存储
负载点电压调节器
