Analog Devices公司MAX20830集成降压开关稳压器的介绍、特性、及应用

ANALOG DEVICES INC. MAX20830

Analog Devices公司MAX20830集成降压开关稳压器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-03-25

摘要： 完全集成，高效，降压DC-DC开关稳压器与PMBus接口。

Analog Devices公司MAX20830集成降压开关稳压器是完全集成，高效，降压DC-DC开关稳压器，具有PMBus接口。器件结温范围为-40°C至+125°C，输入电压为2.7V至16V，输出电压为0.4V至5.8V，可提供高达30A的负载电流。开关频率可配置为500kHz至2MHz，以提供尺寸和性能方面的设计优化能力。

MAX20830采用带内部补偿的固定频率电流模式控制。ic具有可选的高级调制方案(AMS)，以提高快速负载瞬变期间的性能。通过将PGM_引脚的引脚带电阻连接到地或使用PMBus命令，可以选择操作设置和可配置功能。内部1.8V LDO输出为栅极驱动器(V(CC))和内部供电
电路(AVDD)。该器件还具有可选的LDO输入引脚(LDOIN)，允许从2.5V到5.5V的偏置输入电源连接，以优化效率。

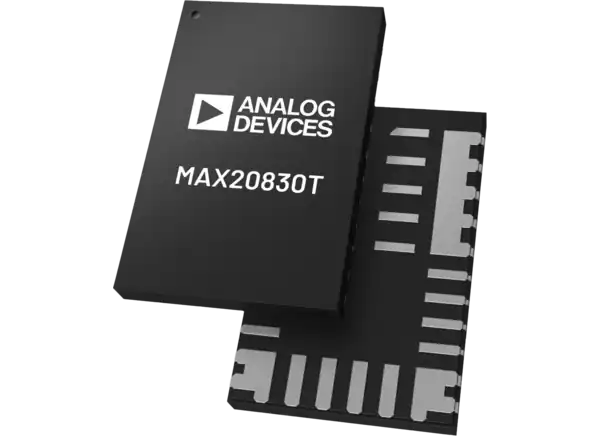

保护包括正、负过流保护、输出过压保护和过温保护，确保稳健的设计。Analog Devices的MAX20830采用4.3mm x 6.55mm FC2QFN封装，与MAX20840T、MAX20810和MAX20815兼容。

特性

高功率密度，低元件数

MAX20830包有一个开放的顶部
MAX20830T封装有一个封闭的顶部
紧凑4.3mm x 6.55mm, 16针，FC2QFN封装
内部补偿
单电源操作，集成LDO产生偏置

宽工作范围

2.7V至16V输入电压范围
输出电压范围为0.4V至5.8V
500kHz至2MHz可配置开关频率
结温范围-40°C至+125°C

优化的性能和效率

当V(DDH) = 12V, V(OUT) = 1.8V时，峰值效率为94.5%
高效率与可选的外部偏置输入电源
AMS提高负载瞬态响应
差分遥感

PMBus接口

自适应电压缩放0.4V至0.8V参考范围
PMBus遥测输出电流、输出电压、输入电压和结温

应用程序

数据中心电源
通信设备
网络设备

服务器和存储
负载点电压调节器
