Altera Agilex 5 FPGA e系列065B模块化开发套件的介绍、特性、及应用

来源：HQBUY 发布时间：2024-03-25

摘要： 提供全面的原型设计和参考平台设计环境。

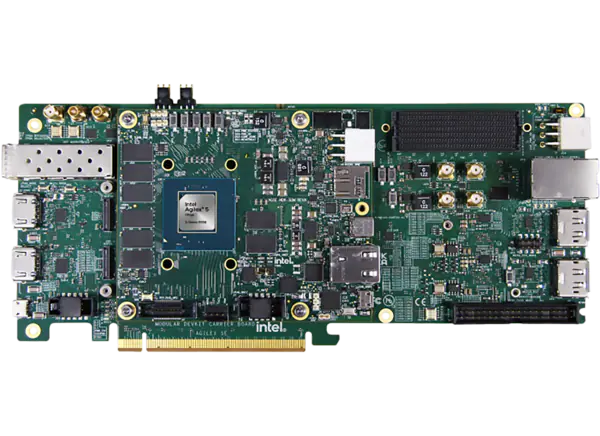

Altera Agilex 5 FPGA e系列065B模块化开发套件提供了一个全面的原型设计和参考平台设计环境，包括硬件和软件组件。该套件采用英特尔Agilex 5 FPGA和SOC，这是一种采用英特尔 7技术制造的中档FPGA。065B模块化开发套件针对高性能和低功耗进行了优化，在功率效率和性能之间取得了理想的平衡。该套件由模块板和载波卡组成。

主模块板自带一套独特的功能和连接器，可实现独立功能。功能丰富的载波卡扩展了其功能，使其适合各种嵌入式设计和边缘应用。这些应用涵盖视频和视觉处理、工厂自动化、医疗保健成像系统等。

包内容

模块化板:

模块电源
µSD卡
USB c型
RJ45
µUSB UART
长效磺胺JTAG
HPS JTAG

航空公司董事会:

视频接口包括HDMI、DP、MIPI、SDI等
网络与10/25GE和TSN
融合
PCIe EF - PCIe CEM(3/4)FF和双槽位
PTP - IEEE1588电路
调试- SDM
应用专用载波
载波板可重复使用，超越英特尔Agilex 5 FPGA e系列

特性

A5ED065BB32AE6SR0 FPGA:

Quad Hard Processor System (HPS)， XCVR, 656 KLEs, B32A (32mm x 32mm)封装，6x10GbE, PCI Express 4.0

DDR4, HPS DDR4内存高达2667Mbps(组件焊接)
2Gb CFG QSPI闪存
PCIe外形系数
交流适配器电源和USB连接线
支持英特尔Quartus Prime Pro版

接口:

FMC+连接器支持(8 TX/RX)从HVIO和IO96B
MIPI, HDMI 2.1, DP2.0, 2xSMA用于TSN，和1x SFP (10/25G)
USB 2/3.1 x2和RJ(2、5G)
HPS 1048 (1GbE)
通过FMC+连接器支持PCIe 4.0 x4
PCIe 4.0 x4 Edge连接器

应用程序

嵌入式设计
边缘的应用程序
视频和视觉处理

工厂自动化
医疗成像系统
