摘要: AEC-Q100合格,2.2MHz,低emi, 24.5W,单声道BTL d类音频放大器,I2C诊断。
MPQ7795音频放大器是汽车级,低emi,差分模拟输入d类音频放大器,具有I(2)C诊断。这些音频放大器是完全集成的,可以驱动单声道扬声器在桥系负载(BTL)配置。这些放大器采用BTL结构,能够在14.4V电源(PV(DD))下向4欧姆扬声器提供24.5W的功率。MPQ7795音频放大器采用d类结构,但具有ab类放大器的高保真度和高效率。这些音频放大器集成了负载诊断功能,可检测开载、短载、负载对地短和负载对光伏(DD)短情况。当设备启用时,此诊断工作,从而保护负载和设备。MPQ7795音频放大器用于汽车电子呼叫系统、远程信息处理系统、信息娱乐音频和集群系统。
除了过流保护(OCP)、欠压保护(UVP)和过温保护(OTP)外,MPQ7795放大器还具有可调功率限制(P(limit))功能。P(LIMIT)电路对输出的峰对峰电压(V(PK-PK))设置一个限制,这是通过将占空比限制在一个固定的最大值来实现的。这个限制可以被认为是一个虚拟电压轨,它低于连接到PV(DD)的电源。
专为处理汽车瞬变而设计的:
高达42V的负载转储
冷曲柄降至4.5V
温度上升暖气流:
高达92.6%的8欧姆负载
高达90.4%的4欧姆负载
14.4V PV(DD)向4欧姆负载提供24.5W
功率效率高:
小于20℃的结温(T(J))在8欧姆, 14W/470kHz下上升
低欧姆BCD FET技术
低EMI/EMC噪声:
认识CISPR 25第5课
MeshConnect 倒装芯片封装
在调幅无线电波段以外运作
延长汽车电池寿命:
0.02μA待机电流(I(QSTBY))
静态电流(I(Q))
附加功能:
开载或短载
输出短接PV(DD)或接地
负载诊断:
状态报告与I(2)C和故障引脚
启动/关闭弹出消除
150毫欧功率mosfet
100Hz时80dB PSRR
可选电压增益
可调功率限制器
通过I(2)C接口与单片机通信
支持2欧姆到16欧姆发言者

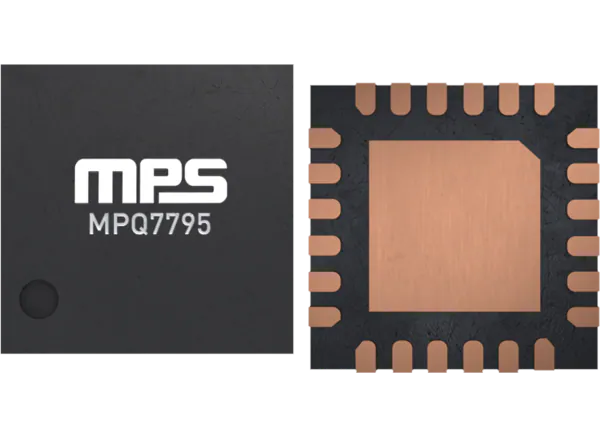

提供QFN-24 (4mm x 4mm)封装
可在一个湿表侧翼包
AEC-Q100 1级
汽车电子呼叫系统
远程信息处理系统
信息娱乐音频
集群系统
