摘要： 具有高精度1.2V基准，电源-good输出指示灯和电感电流监视器。

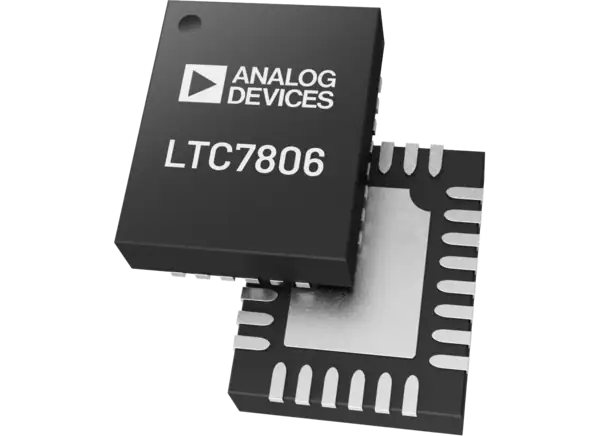

Analog Devices公司LTC7806 2相同步升压控制器是高性能，低IQ转换器控制器，驱动两个n通道功率MOSFET级失相。这些控制器具有恒频电流模式架构，允许锁相开关频率高达3MHz。LTC7806控制器在4.5V至40V的广泛输入电压范围内工作。当从升压转换器输出偏置时，这些控制器表现出卓越的适应性，即使在启动后输入电源低至1V时也能运行。
LTC7806控制器具有精确的1.2V基准，电源良好输出指示灯和电感电流监视器。这些控制器符合AEC-Q100汽车应用标准。LTC7806同步升压控制器安装在侧面可湿28引脚4mm x 5mm QFN封装内。典型应用包括汽车和交通、音频和射频功率放大器、工业和医疗以及通信。
两相操作减少了所需的输入和输出电容和电源引起的噪声
同步运行，效率最高，减少散热
4.5V ~ 40V宽输入电压范围;启动后运行低至1V
18μA低工作静态电流
同步MOSFET的100%占空比能力(PassThru 操作)
R(SENSE)或电感式DCR电流感应
扩频运算
可编程固定频率(100kHz至3MHz)
锁相频率(100kHz至3MHz)
可选择连续，脉冲跳变或低纹波突发模式 在轻负载下操作
输入电流监视器输出
内部LDO电源栅极驱动从V(BIAS)或EXTV(CC)
1.5μA低关断I(Q)
侧面可湿28引脚4mm x 5mm QFN封装
AEC-Q100符合汽车应用要求
汽车和交通
音频和射频功率放大器
工业和医疗
通信
