摘要： 通过集成的MCU和GUI设计，可以覆盖整个Tx信号链，从而实现快速简便的集成。

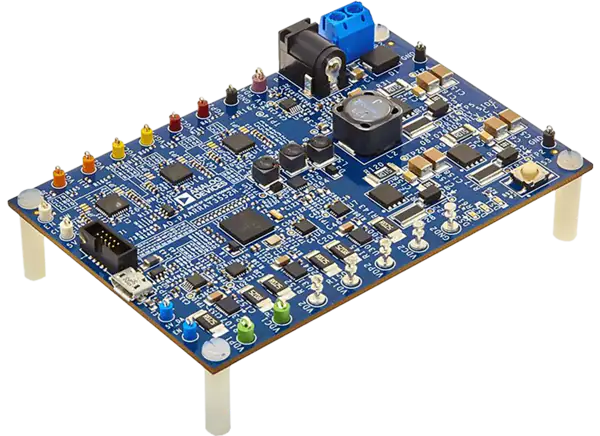

Analog Devices公司AD-PAARRAY3552R-SL参考设计板旨在覆盖整个T(x)信号链，具有集成的MCU和用户友好的GUI，可快速轻松地集成。该电路板结合了AD3553R高速双通道16位数模转换器(DAC)，支持GaN栅极的超快亚µs电压稳定时间。AD-PAARRAY3552R-SL参考设计板支持从-10V到+10V的宽范围门偏置电压。该板具有可配置的上电和下电顺序，增强了操作程序的灵活性和控制。
AD-PAARRAY3552R-SL参考设计板的电源要求需要一个强大的外部+48V电源，需要高电流能力。典型应用包括大规模多输入多输出(MIMO)和大型基站射频前端应用。
设计覆盖全T(x)信号链，集成MCU和用户友好的GUI，实现快速简便的集成
支持过压、过流、过温等故障事件保护
支持超快亚µs GaN栅极电压切换~(小于1µs)
支持超快(小于10µs)故障事件保护，从检测到GaN栅极掐断
宽范围的门偏置电压从-10V到+10V
可配置上电和下电顺序
漏极偏置电压+38V至+55V范围宽(可调)
能容纳2到4个GaN/GaAs功率放大器吗
实时监测电压、电流和温度
MAX32666低功耗Arm Cortex -M4，基于fpu的微控制器，可穿戴设备蓝牙 5
1 mb SRAM
64MB QSPI闪存
漏极电流
±1.6mA栅极电流
2mV (p-p)栅极电压纹波
工作温度范围-45℃~ 75℃
包装内容:
1个AD-PAARRAY3552R-SL板
4次对峙
4个螺钉
5G大规模mimo
宏基站
