QORVO QPF4209

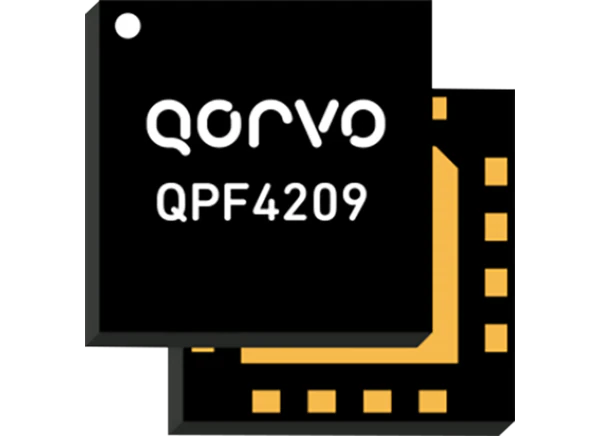

Qorvo QPF4209 2GHz Wi-Fi 7非线性前端模块的介绍、特性、及应用

来源：HQBUY 发布时间：2024-04-03

摘要： 具有小尺寸和集成匹配的高效布局。

Qorvo QPF4209 2GHz Wi-Fi 7非线性前端模块具有小尺寸和集成匹配，可实现高效布局。Qorvo QPF4209模块针对5V供电电压进行了优化，降低了功耗，使该器件成为数字预失真系统的理想选择。该模块包括2.4GHz功率放大器、SP2T开关、耦合器结构和可旁路低噪声放大器，增强了射频链性能。此外，这些模块还集成了一个带RF输出的耦合器，用于DPD反馈训练，以及一个宽范围、恒定斜率电压的对数功率检测器，用于功率控制。

特性

P(SAT) = +32dBm
纠正DEVM

P(OUT) = +20dBm MCS13 EHT20 -47dB动态EVM
P(OUT) = +22dBm MCS11 HE20 -43dB动态EVM
P(OUT) = +25dBm MCS8 VHT20 -35dB动态EVM
P(OUT) = +26dBm MCS7 HT20 -30dB动态EVM
P(OUT) = +28dBm符合MCS0 HT20频谱掩码

优化+5V操作
1.5W直流电源+27dBm
35dB Tx增益
1.7dB噪声系数
大于15dB，在Rx路径上抑制5GHz到7GHz
集成射频耦合器和直流对数功率检测器

应用程序

访问点
无线路由器
住宅网关

客户端设备
物联网

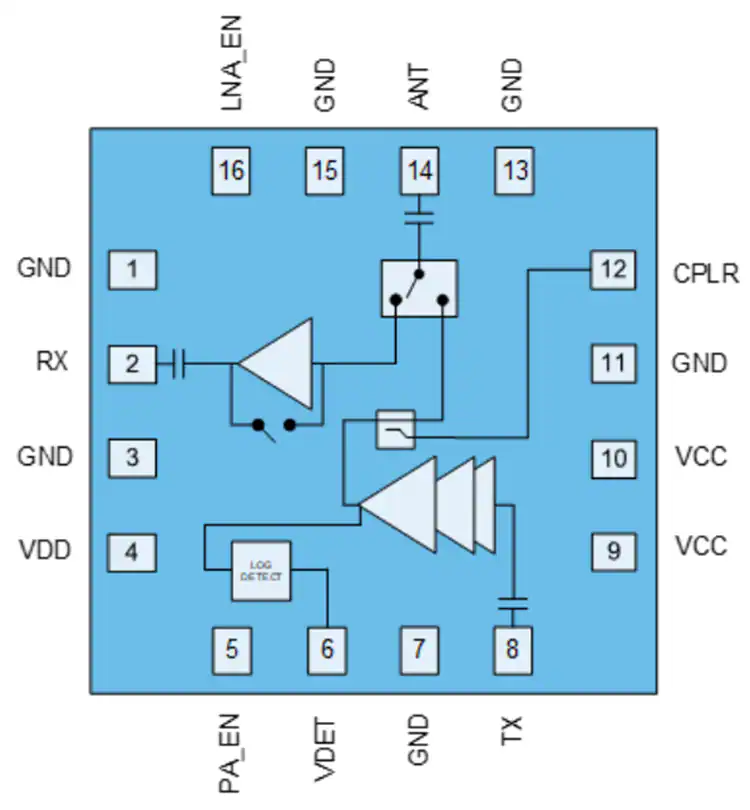

框图
