ANALOG DEVICES INC. ADPA1113

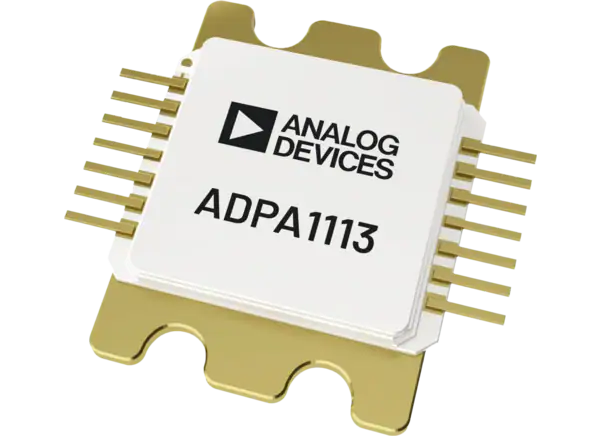

Analog Devices公司ADPA1113 GaN功率放大器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-04-03

摘要： 在2.3GHz至5.7GHz范围内提供46.5dBm (44.7W)输出和39.0%的功率附加效率。

Analog Devices公司ADPA1113 GaN功率放大器在2.3GHz至5.7GHz范围内提供46.5dBm (44.7W)输出，功率效率提高39.0%。The Analog Devices Inc.ADPA1113在整个频率范围内无缝工作，无需外部匹配、交流耦合或外部电感进行偏置。该设备适用于军用干扰机和雷达等连续波应用。

特性

内部匹配和交流耦合，40W, GaN功率放大器
46.5dBm典型范围2.0GHz至5.7GHz (P(IN) = 21dBm) P(OUT))
40.5dB典型从2.3GHz到5.7GHz小信号增益
25.5dB典型功率增益范围为2.0GHz至5.7GHz (P(IN) = 21dBm)

集成漏偏置电感
从2.3GHz到5.7GHz PAE的典型频率为39%
在I(DQ) = 750mA时V(DD) = 28V
铜钼基14铅陶瓷带铅芯片载体[LDCC]

应用程序

军事干扰器
商用和军用雷达
测试和测量设备

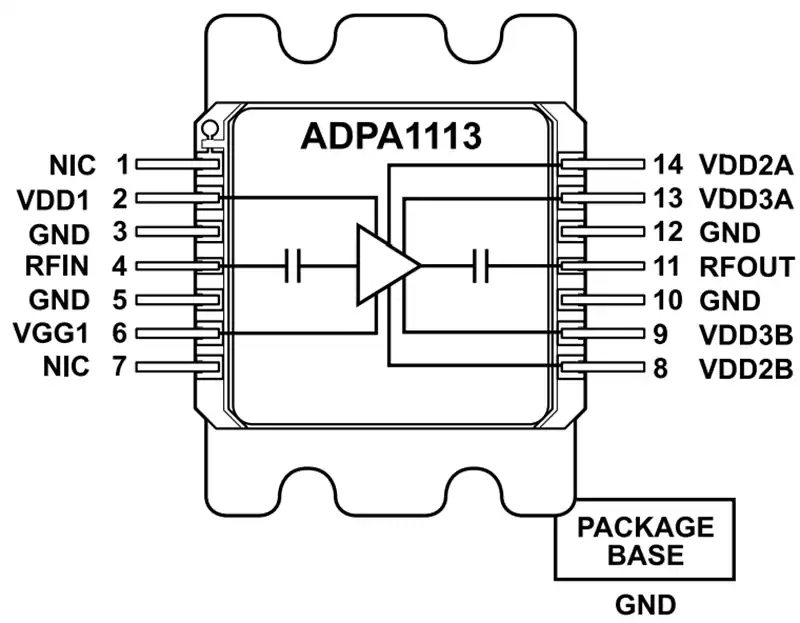

框图
