摘要： 这些是简单，易于使用的3A同步降压转换器，采用SOT-563封装。

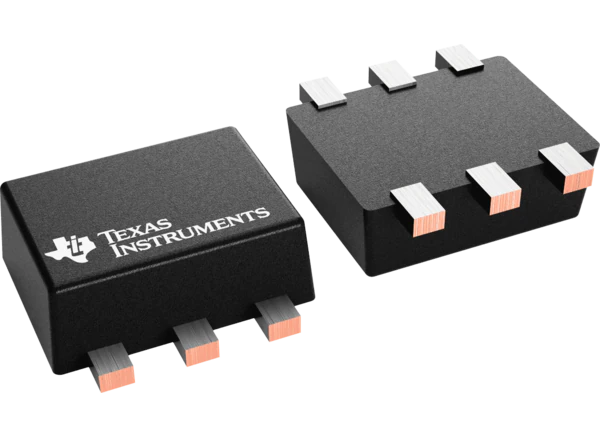

德州仪器TPS56320x同步降压转换器是一款简单易用的3A同步降压转换器，采用SOT-563封装。这些器件旨在实现低待机电流，并以最小的外部元件计数运行。该开关模式电源(SMPS)器件采用D-CAP3控制模式，提供快速的瞬态响应。它支持低等效串联电阻(ESR)输出电容器，如特种聚合物和超低ESR陶瓷电容器，无需外部补偿元件。
德州仪器TPS563203在eco模式下工作，在轻负荷运行时保持高效率。TPS563206工作在FCCM模式下，在所有负载条件下保持相同的频率和较低的输出纹波。该设备通过OCP、UVLO、OTP、UVP和打嗝功能集成了完整的保护。TPS56320x采用6引脚1.6mm × 1.6mm SOT-563 (DRL)封装，结温范围为-40°C至125°C。
为广泛的应用程序配置
4.2V至17V输入电压范围
输出电压范围0.6V至7V
参考电压
±1.5%参考电压精度在25°C
±2%参考电压精度从-40°C到125°C
集成100毫欧和55毫欧场效应管
低静态电流(110µA)的TPS563203
600kHz开关频率
最大95%的大占空比操作
1.4ms固定软启动时间
使用方便，设计尺寸小
TPS563203轻载时的生态模式
TPS563206轻载时的FCCM模式
D-CAP3 控制模式，具有快速瞬态响应
支持启动与预偏输出
非锁存OT和UVLO保护
逐周期过流限制
防紫外线打嗝模式
-40℃~ 125℃工作结温范围
1.6mm × 1.6mm SOT-563封装
电视
数字机顶盒(STB)
楼宇自动化
宽带固定线路接入
