Analog Devices公司ADuM1253超低功耗I2C数字隔离器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-04-07

摘要： 提供两个开式排水通道，一个单向和一个双向。

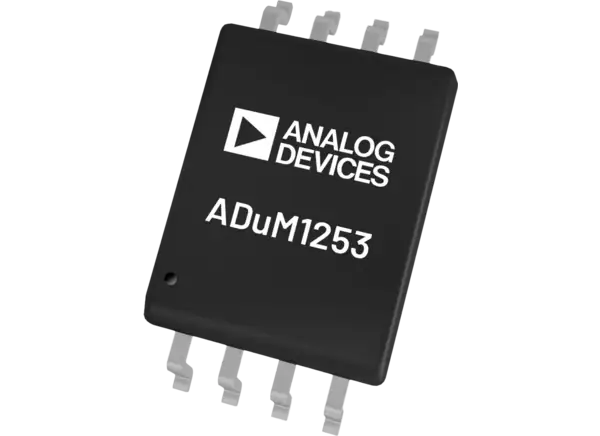

Analog Devices公司ADuM1253超低功耗I2C数字隔离器提供两个开漏通道，一个单向和一个双向。这种双通道设计针对的是I2C等应用，这些应用需要在同一条线上以两个方向传输数据，但具有单向时钟。为了防止锁存作用，侧1输出包含特殊缓冲器，将逻辑低电压调节为0.64V，输入逻辑低阈值至少比输出逻辑低电压低50mV。侧2具有常规缓冲器，不调节逻辑低输出电压。ADuM1253的额定工作环境温度为-40°C至+125°C，封装在8引脚窄SOIC封装中。

ADuM1253在隔离器的侧1和侧2上具有独立的1.71V至5.5V电源。该器件工作频率高达2MHz，每侧21 μ A的超低待机电流是电池供电系统的理想选择。Analog Devices ADuM1253为Side 2的热插拔连接提供了无干扰的总线连接，首先对总线引脚进行预充电，然后在连接Side 1和Side 2之前监测总线状态，以确定是否有空闲总线或检测到I(2)C停止条件。

特性

低V(OL(MAX))，更大的I(2)C设备兼容性

1侧0.69V
侧2 0.4V

超低功耗，电池寿命更长，400kHz时每通道典型功耗为142μA
宽独立V(DD1)/V(DD2)电源范围支持更多的逻辑电压电平，并允许电平转换，两侧为1.71V至5.5V
可热插拔的侧2 I/O防止数据损坏，初始侧2连接发生在总线空闲或停止状态
双向I(2)C传输高达2MHz SCL
强电流下沉使更低的R(上拉)值为更快的总线速度

第一面5mA
侧2 50mA

数字信号的鲁棒电流隔离

连续承受(V(IOWM)) 445V(RMS)
IEC 61000-4-5可承受±10kV浪涌
4mm漏电和间隙

安全和监管批准(待定)

IEC 60747- 17,630v (PEAK)增强V(IORM)
UL 1577, 3000V(RMS)通电1分钟
IEC / EN / CSA 62368 - 1
IEC / EN / CSA 61010 - 1
CAN/CSA-C22.2 No. 14-18

8窄SOIC封装
通过无铅认证

应用程序

隔离I(2)个C/SMBus接口
电池管理系统

以太网供电(PoE)
电机控制系统

规范

445V(RMS)隔离电压
1.71V至5.5V电源电压范围
270µA工作电源电流

93.7ns传播延迟时间
-40℃~ +125℃工作温度范围
湿度敏感等级(MSL
