摘要： 具有Agilex i系列SoC FPGA和400GB以太网，针对带宽密集型应用进行了优化。

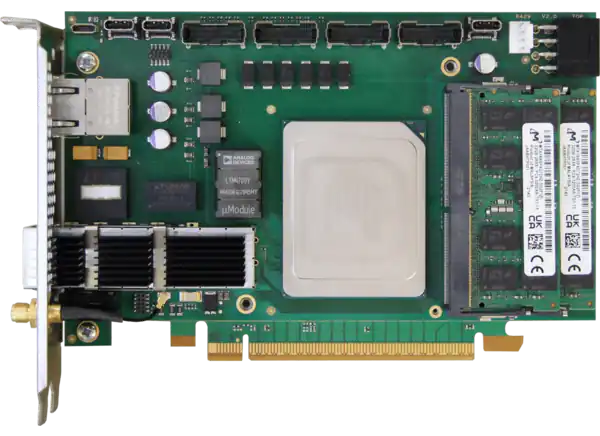

ReFLEX CES XpressSX AGI-FH400G Agilex i系列SoC PCIe板是一款全高半长PCIe Gen5网络处理板，具有Agilex i系列SoC FPGA和400GB以太网。该器件针对需要高性能处理器接口的带宽密集型应用进行了优化，该接口由CXL 标准接口、PCIe Gen5 x16接口和数据速率高达116Gbps的收发器支持。FPGA板具有2槽位PCIe主动式散热器，并针对嵌入式应用进行了专门优化。
XpressSX AGI-FH400G单板必须安装在PCIe Gen5兼容服务器上，才能提供完整的PCIe Gen5 x16性能。如果用户只使用PCIe Gen4兼容服务器，XpressSX AGI-FH400G提供PCIe Gen4 x16子卡。通过这种方式，系统将实现与PCIe Gen5 x16相似的2倍Gen4 x16性能，在FPGA内部使用两个R-Tile PCIe硬ip。子卡还支持x8x8分岔模式。
FPGA的配置
Flash配置
USB 2.0集线器，用于JTAG, UART, BMC和USB2
英特尔 Agilex i系列(AGIB027R29A1E2V)包括四核Arm Cortex A53 SoC
仅支持生产硅版本400GT的SoC
内存
1x板载DDR4(互SoC / FPGA)， x64位总线，4gb，最高达2666MT/s
2个DDR4 SO-DIMM插槽，每个插槽最多可容纳32gb SO-DIMM，支持ECC
用于SoC的eMMC或SD卡支架(如果使用)
权力
最大200W，配备2槽主动式散热器
由PCIe插槽和8针PCIe Aux ATX外部连接器供电(额外电源)
工作温度范围0℃~ +35℃
尺寸167mm x 111.15mm，全高半长
通信接口
高速cpu到设备和cpu到存储器的开放标准互连
内置在PCIe物理和电接口
PCIe Edge Gen5 x16
CXL标准兼容
8 × QSFP56-DD (8 × 56G:共400G)
2个HSI连接器(ARF6-16-L-RA)，总共16个PCIe Gen5 EP收发器，CXL 标准兼容
2个HSI连接器(ARF6-16-L-RA)，总共16个PCIe Gen5 EP收发器
2个USB-C接口，用于HSI时钟和控制信号
单板管理控制器(MAX 10设备)
可编程锁相环
ISO9001和ul认证
RoHS /达到兼容的
精准网络监控
IDS / IP系统
下一代防火墙
测试设备
Anti-DDoS
时间关键型网络
