摘要： 具有典型的4pF耦合能力，100kHz至500kHz工作频率范围，高度≤10mm。

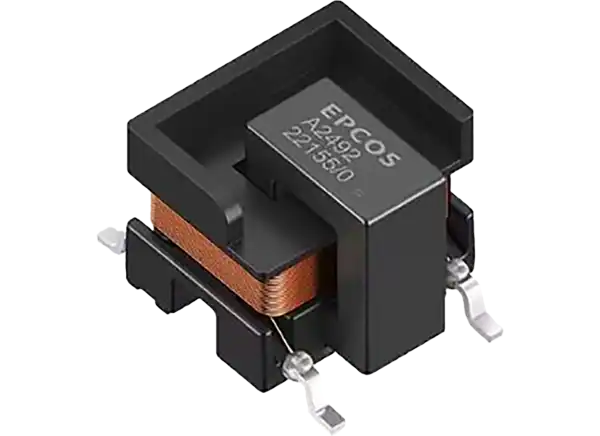

EPCOS/TDK B78541A栅极驱动变压器的耦合容量为4pF，电感为50μH，爬电距离≥9.2mm，间隙≥8.14mm，绝缘电阻R(ISO) > 100毫欧。这些SMT变压器的工作频率范围为100kHz至500kHz，温度范围为-40°C至150°C。B78541A2467A003绕组的变换比为1:1.08,B78541A2492A003绕组的变换比为1:1.07 . 0.6。B78541A变压器符合AEC-Q200和AQG振动标准。
B78541A变压器尺寸为13.85mm x 10.5mm x 9.2mm。这些变压器用于开关模式电源(桥拓扑)，隔离DC/DC转换器和电流隔离单通道IGBT驱动IC。B78541A变压器适用于SiC或GaN半导体，以及电动汽车中IGBT和mosfet的栅极驱动器应用。
≤10毫米的高度
4pF低耦合能力
50μH电感
大于100毫欧绝缘电阻R(ISO)
小型SMD封装
通过无铅认证
通过AEC-Q200和AQG振动测试
绝缘特点:
塑料材料UL 94V-0, CTI≥600 (I类)
(N1、铁芯)/N2爬电距离≥9.2mm，间隙距离≥8.14mm
绝缘电线符合IEC 61558-1附录K，温度等级F(155°C)
13.85mm x 10.5mm x 9.2mm尺寸
开关模式电源(桥接拓扑)
门驱动器电路
隔离DC/DC转换器
电流隔离单通道IGBT驱动IC
