摘要： 具有可编程死区时间和宽温度范围的隔离双通道栅极驱动器系列。

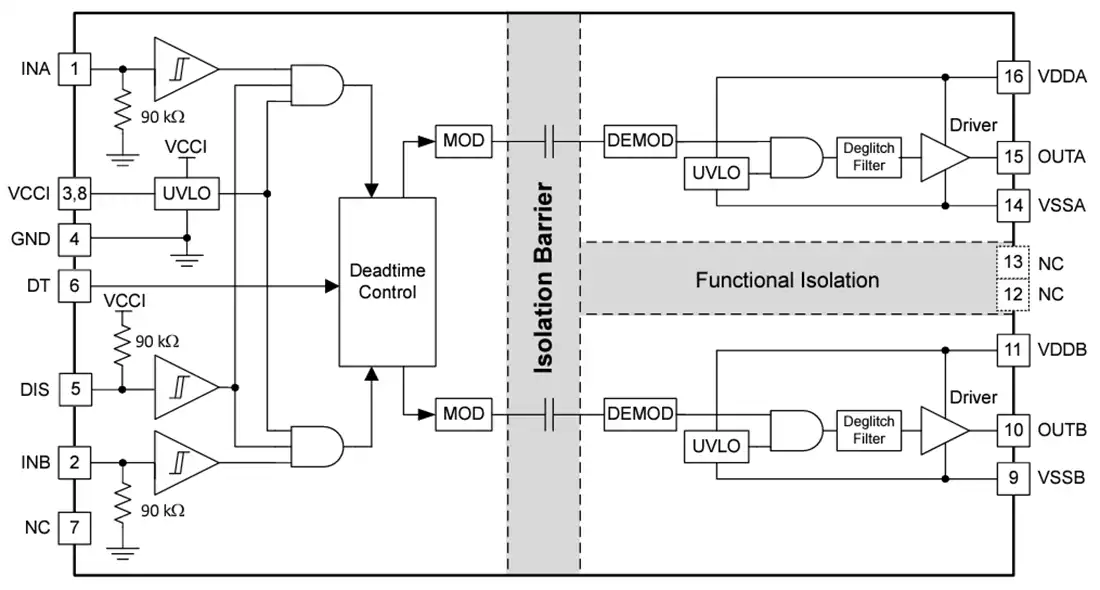

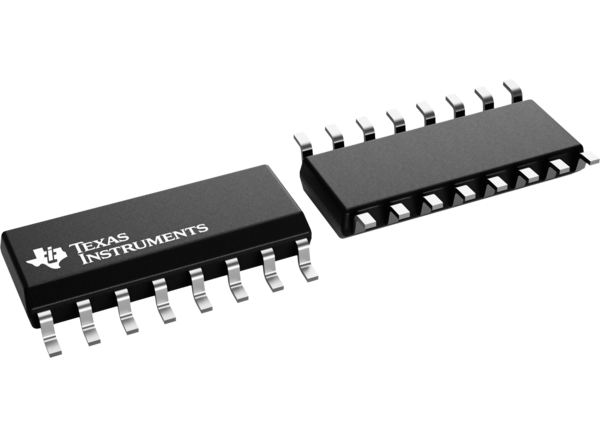

UCC21330/UCC21330- q1隔离型双通道栅极驱动器是一款具有可编程死区时间和宽温度范围的隔离型双通道栅极驱动器系列。它具有4A峰值源和6A峰值吸收电流，可驱动功率MOSFET, SiC, GaN和IGBT晶体管。UCC21330可配置为两个低侧、两个高侧或半桥驱动。输入侧通过5kV(RMS)隔离屏障与两个输出驱动器隔离，最小共模瞬态抗扰度(CMTI)为125V/ns。
保护功能包括电阻器可编程死区时间，同时关闭两个输出的禁用功能，以及一个集成的去故障滤波器，拒绝短于5ns的输入瞬变。所有电源都有UVLO保护。凭借所有这些先进功能，UCC21330/UCC21330- q1器件可在各种电源应用中实现高效率、高功率密度和稳健性。德州仪器UCC21330-Q1器件符合AEC-Q100汽车应用标准。
通用(双低侧，双高侧，或半桥)驱动器
结温范围-40 ~ +150℃
高达4A峰值源和6A峰值汇输出
共模暂态抗扰度(CMTI)大于125V/ns
高达25V V(DD)输出驱动电源
8V V(DD) UVLO选项
切换参数
典型传播延迟33ns
最大脉宽失真5ns
VDD最大上电延迟10µs
所有电源的UVLO保护
快速禁用电源排序
车载电池充电器
高压DC-DC变换器
汽车暖通空调，车身电子
