TEXAS INSTRUMENTS

TPS25750EVM评估模块(EVM)的介绍、特性、及应用

来源：HQBUY 发布时间：2024-04-15

摘要： 一款完整的参考设计，适用于单端口USB Type-C 和Power Delivery (PD)应用。

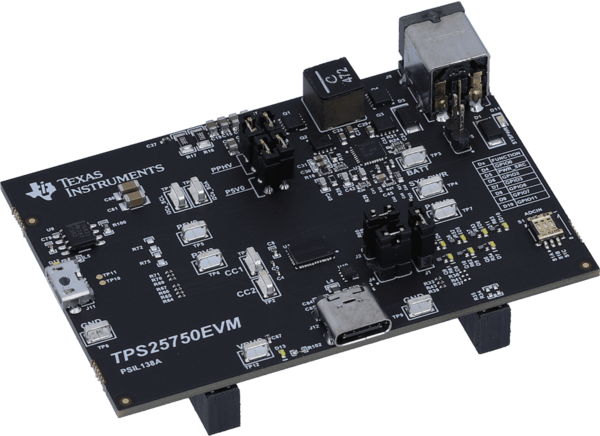

德州仪器TPS25750EVM评估模块(EVM)是一款完整的参考设计，适用于单端口USB Type-C 和功率传输(PD)应用。评估模块允许用户开发各种电源配置文件并调试现有的USB Type-C和power Delivery系统。TPS25750EVM采用TPS25750的TPS25750D版本，也可以验证TPS25750S的性能。TPS25750D采用4mmx6mm QFN封装，具有高压集成源路径。德州仪器TPS25750S采用外部NFET电源路径，封装在4mmx4mm QFN封装中。

特性

高达60W的源或100W的汇
完全可配置的任何USB Type-C和电源交付应用程序

PD (Power Delivery) 3.0兼容
内置I(2)C编程器

必需的设备

TPS25750D数据表
TPS25750EVM评估模块
TPS25750应用定制工具
20V插孔适配器或直流电源

USB Type-C电缆
USB Type-A转USB micro - b电缆
带USB接口的笔记本电脑

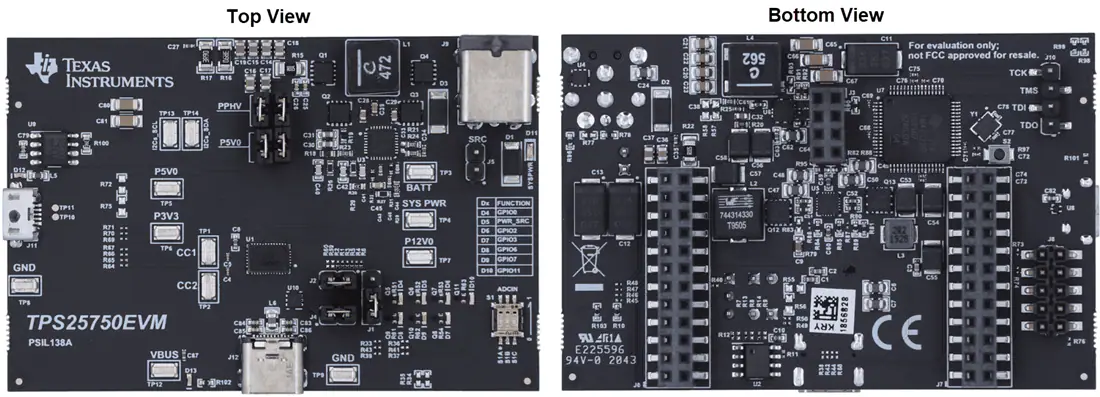

板布局

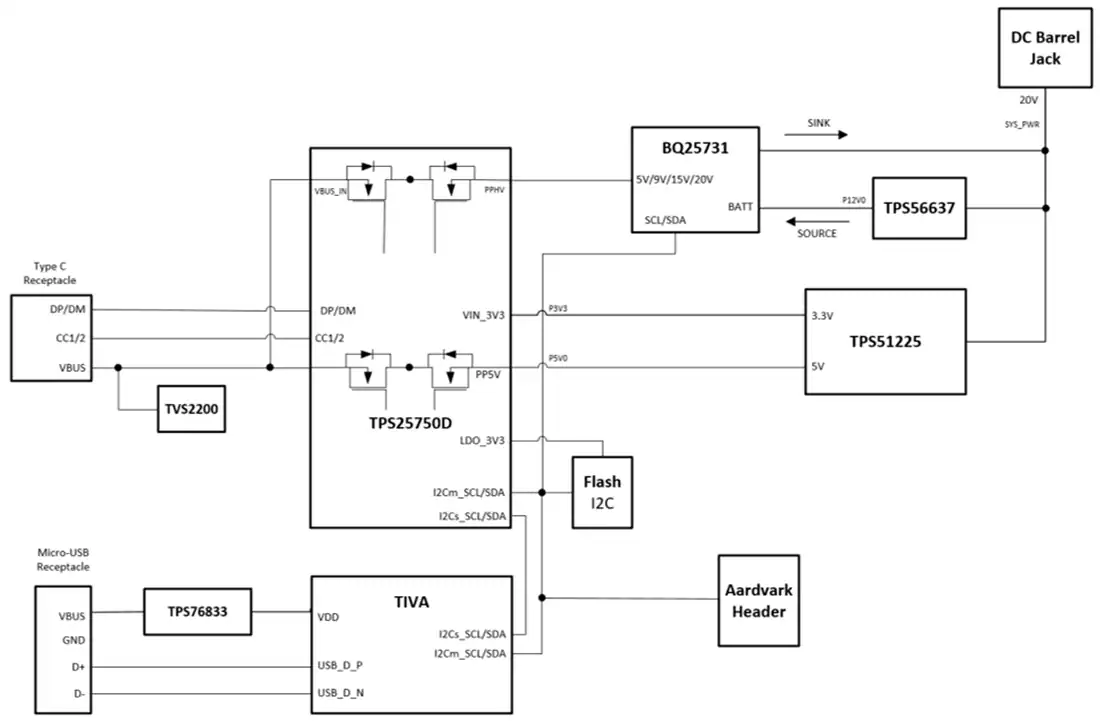

框图
