摘要： 高效率、同步降压变换器，输入电压范围宽，可达4.5V至28V。
德州仪器TPS56A37 10A同步降压转换器是一款易于使用，高效率的同步降压转换器，具有4.5V至28V的宽输入电压范围。在0.6V到13V的输出电压下，器件支持高达10A的连续输出电流。TPS56A37采用D-CAP3控制模式，提供快速的瞬态响应，良好的线路和负载调节，不需要外部补偿。它支持低等效串联电阻(ESR)输出电容器，如MLCC。

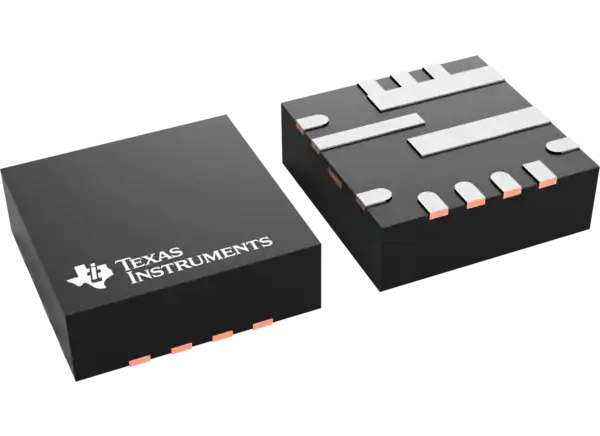

TPS56A37以eco模式工作，以固定的500kHz开关频率在轻负载下获得高效率。TPS56A37有一个可调的软启动时间，通过连接SS电容与默认1.8ms和SS引脚浮动。TPS56A37提供完整的非锁存OV(过压)，UV(欠压)，OC(过流)，OT(过温)和UVLO(欠压锁定)保护，并结合电源良好指示灯和输出放电功能功能。德州仪器TPS56A37提供10引脚，3.0mm×3.0mm HotRod QFN封装，结温指定为-40°C至150°C。
4.5V至28V输入电压范围
输出电压范围0.6V至13V
支持10A连续输出电流
集成19.4毫欧和8.5毫欧 mosfet
0.6V±1%参考电压，25℃
45uA低静态电流
D-CAP3 控制模式，快速瞬态响应
生态模式(自动跳过模式)，轻载效率高
固定500kHz开关频率
一个周期一个周期地超过电流限制
软启动时间可调，默认1.8ms
内置输出放电功能
电源-良好指示灯，监测输出电压
支持高达98%的工作负载
非闭锁保护UV, OV, OT和UVLO
-40℃~ +150℃工作结温
小10针3.0mm×3.0mm HotRod QFN封装
引脚对引脚兼容6A TPS56637和8A TPS56837
工业PC, EPOS，工厂自动化和控制
多功能打印机，视频会议系统
通用用途为12V、19V、24V电源母线供电
显示器，电视，扬声器，个人电脑和笔记本，便携式电子产品
