摘要： 特点是基于双通道控制器TPS92682-Q1的两相CV升压稳压器。

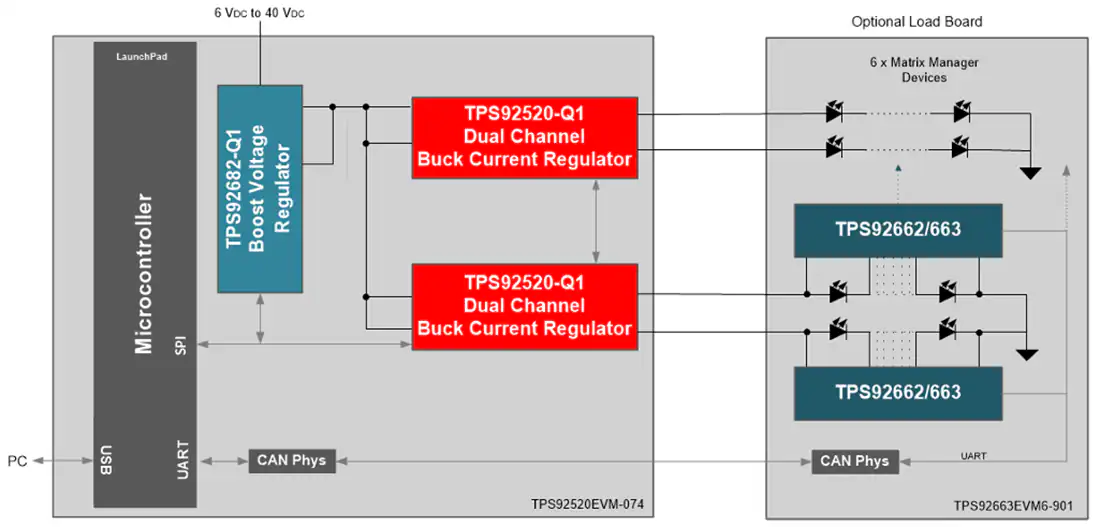

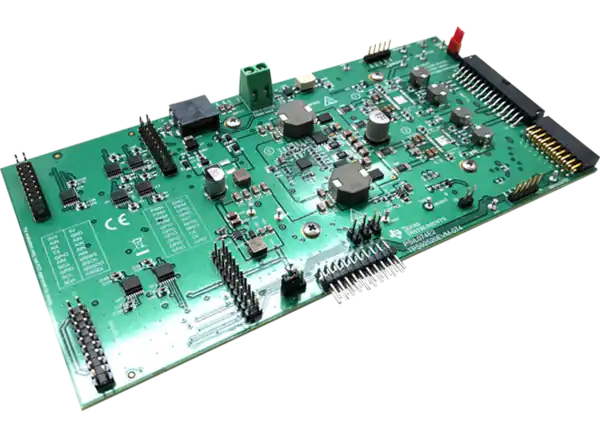

德州仪器TPS92520EVM-074转换器评估模块(EVM)具有基于TPS92682-Q1双通道控制器的两相恒压(CV)升压调节器。它为两个TPS92520-Q1 ic供电，提供四个电流调节通道，最高1.6安培，每个通道50W(总输出功率限制为100W)。TPS92520-Q1和TPS92682-Q1通过SPI接口控制。Boost设计用于在6V至42V的输入电压下工作。总输出功率为100W，最大编程输出电压为50V。德州仪器TPS92520EVM-074通过串行接口总线由所需的配套评估模块(MSP-EXP432E401Y MCU LaunchPad Development Kit)监测和控制。TPS92520-Q1评估软件提供了一个基于计算机的GUI，允许用户控制降压输出电流(s)，升压输出电压，并监控故障报告功能。
支持6V至42V输入(12V标称)
1 x可编程升压输出电压高达60V
还包括反向电池保护，CAN接口和5V导轨
4个可编程降压输出电流通道
SPI接口，用于故障监控和故障处理
GUI提供了一个计算机界面和设计工具
Pwr901 (tps92662 / tps92663负载)
MCH018 (LED负载板屏蔽)
连接PSIL074和PWR901的电缆(MMSST-15-24-L-18.00-D-K-LUS)
