摘要： 一个射频采样收发平台，支持高达4T4R加2FB信道。

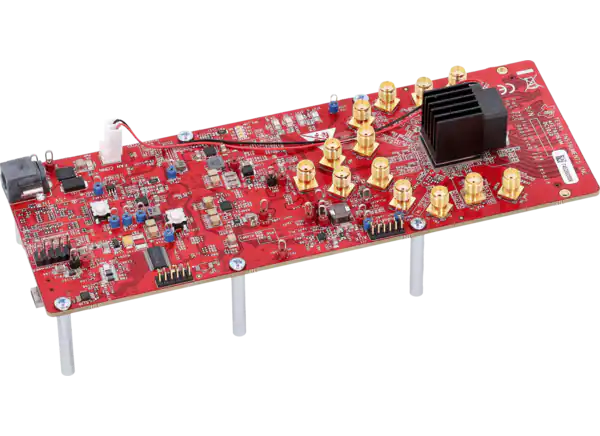

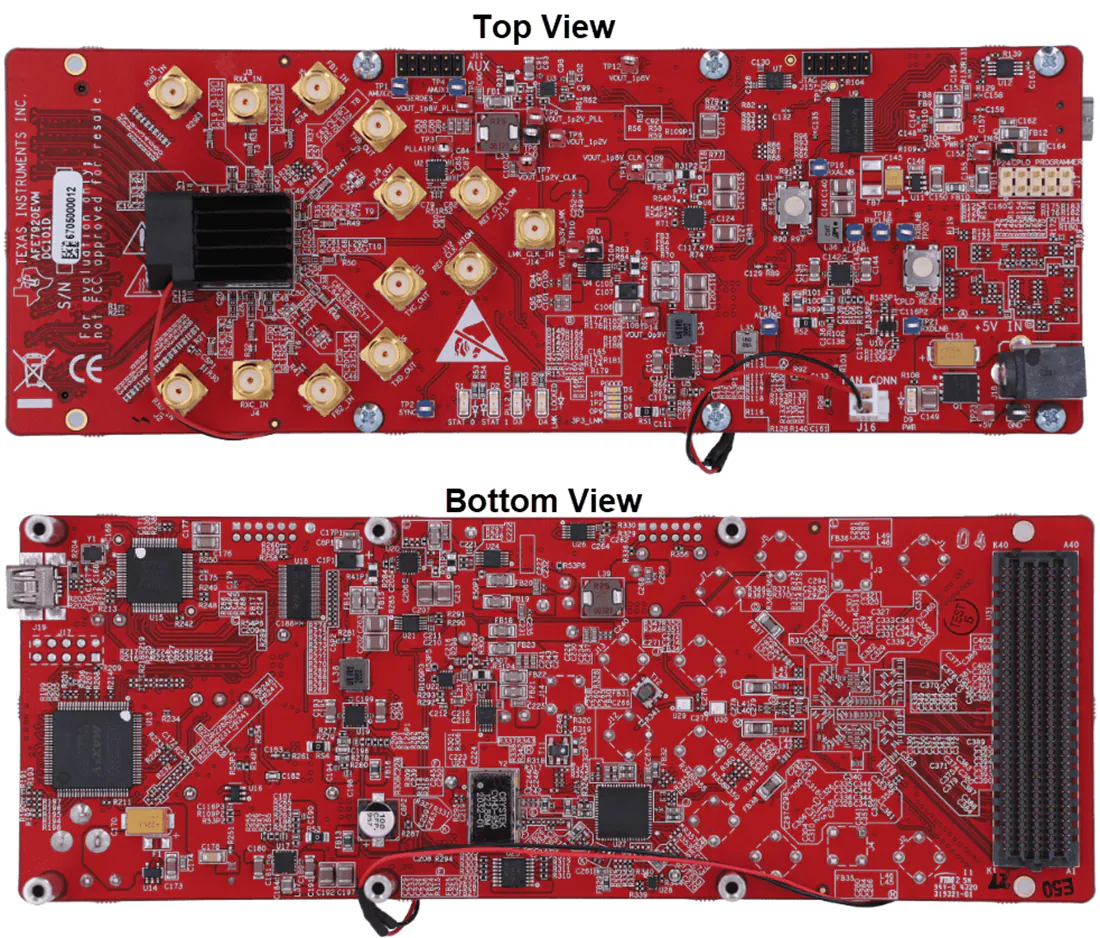

德州仪器AFE7920EVM收发器评估模块(EVM)是一个射频采样收发器平台，支持多达四个发送，四个接收和两个同步反馈(4T4R + 2FB)通道。电路板评估AFE7920，一个四通道射频采样模拟前端(AFE)。该器件包括14位12GSPS数模转换器(dac)、14位3GSPS模数转换器(adc)以及片上集成锁相环(PLL)和压控振荡器(VCO)，用于dac和adc的高频时钟生成。
AFE7920EVM可以在每个通道中使用双数字上下转换器，同时合成和数字化多个高动态范围的宽带信号。支持用于接收通道的片上集成数字阶跃衰减器(DSA)和用于发送通道的DSA功能。8个运行速度高达29.5Gbps的JESD204B/ c兼容串行/反串行(SerDes)收发器可用于通过板载FPGA mezz卡(FMC)连接器向AFE7920设备提供输入和输出。
德州仪器AFE7920EVM包括LMK04828时钟发生器，为AFE片上锁相环提供参考信号，并为JESD204B/C协议生成所需的系统参考(SYSREF)信号。还包括提供低相位噪声外部时钟解决方案的选项。
允许评估4T4R + 2FB rf采样AFE7920解决方案
JESD204B/C数据接口，简化数字接口;符合高达29.5Gbps的通道速率
基于dc - dc的低功耗电源管理解决方案的选项
支持JESD204B/C同步和兼容
LMK04828支持板载时钟解决方案，用于生成SYSREF
片上插值/抽取滤波器输入/输出采样数据在降低采样率和提高信噪比
AFE7920评估模块
USB电缆
电力电缆
