Abracon ADID多层芯片射频双工器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-04-15

摘要： LTCC双工器支持各种频率范围，是Wi-Fi应用的理想选择。

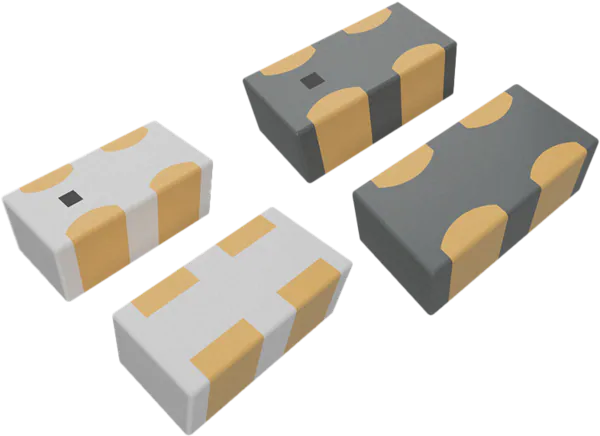

Abracon adad多层芯片射频双工器是低温共火陶瓷(LTCC)器件，支持2400MHz至2500MHz, 4900MHz至5950MHz和5150MHz至7125MHz频率范围。双工器具有低插入损耗额定值和低电压驻波比(VSWR)在一个小的外形因素。Abracon ADID射频双工器符合RoHS标准，适合各种应用。典型应用包括Wi-Fi 6/6E、Wi-Fi扬声器/条形音箱、视频流、网络摄像机、虚拟现实(VR)设备、汽车信息娱乐系统、交通和宽带网关。

特性

确立天线共用器
支持2400MHz ~ 2500MHz、4900MHz ~ 5950MHz、5150MHz ~ 7125MHz

小1mm × 0.5mm × 0.38mm/0.4mm的外形因素
通过无铅认证

应用程序

Wi-Fi 6/6E标准
Wi-Fi扬声器和条形音箱
流媒体视频
网络摄像机
VR头戴式显示器

汽车信息娱乐系统
宽带网关
飞机设备
运输设备
数据处理设备

规范

去- r - 0004

+25°C时最大插入损耗0.9dB
工作温度范围内的最大插入损耗为1.1dB
8dB至26dB绝对衰减范围
16.5dB最小隔离等级
+25°C时最大插入损耗0.50dB
工作温度范围内最大插入损耗0.65dB
15dB至20dB绝对衰减范围
最小隔离等级24dB
10dB最小回波损耗
2W功率容量
-40℃~ +85℃工作温度范围
-10℃~ +45℃存储温度范围
中心频率范围为2400MHz ~ 2500MHz
5150MHz至7125MHz中心频率范围

去- r - 0005

+25°C时最大插入损耗0.95dB
绝对衰减范围为20dB至27dB
12dB最小回波损耗
+25°C时最大插入损耗0.6dB
绝对衰减
最小回波损耗14dB
2W功率容量
23dB至27dB最小隔离范围
-40℃~ +85℃工作温度范围
-10℃~ +45℃存储温度范围
中心频率范围为2400MHz ~ 2500MHz
中心频率范围为4900MHz至5950MHz

华强商城公众号

华强商城M站

芯八哥公众号

华强微电子公众号

华强电子网公众号

Abracon ADID多层芯片射频双工器的介绍、特性、及应用

特性

应用程序

规范

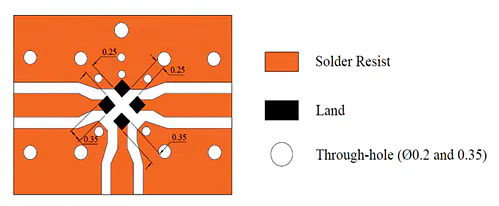

推荐的PCB布局
