摘要： 低电阻，高电流负载开关优化，以保护USB SPR Type-C 端口。

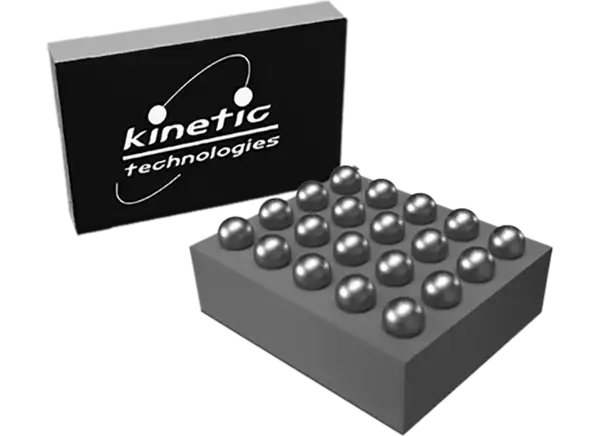

Kinetic Technologies KTS1865 USB SPR双向安全开关是一种低电阻，大电流负载开关，用于保护USB标准功率范围(SPR) Type-C 端口，该端口在20V时吸收高达130W，在20V时源高达100W。保护功能包括软启动、过压保护、“理想二极管”快速恢复逆流保护、短路保护、过流保护、可编程限流保护、过温保护、IEC浪涌集成电视和ESD保护。其他功能包括POK安全LDO, FLT开漏输出标志，USB快速角色交换的快速软启动模式和VBUS的主动放电。EN1和EN2逻辑输入启用/禁用开关，并设置I(SINK)与I(SOURCE)工作模式。Kinetic Technologies KTS1865采用先进的、完全符合绿色标准的2.71mm x 2.16mm、20凸块晶圆级芯片级封装(WLCSP)。
USB I(SINK)、I(SOURCE)或DRP双向开关
3V至23V工作电压范围，VBUS和VSYS的绝对最大额定值为29V(DC)
当前的评级
6.5A(RMS)， I(SINK)模式
5.0A(RMS)在I(SOURCE)模式下
20mW典型导通电阻
VBUS的瞬态电压抑制(TVS)
±100V浪涌保护(IEC61000-4-5)
±30kV ESD触点和气隙(IEC61000-4-2)
软启动(SS)限制涌流，快速SS USB快速角色交换(FRS)
过电压保护(OVP)
“理想二极管”反向电流保护(RCP)
VBUS和VSYS的短路保护(SCP)
I(SINK)模式过流保护(OCP)
I(SOURCE)模式的限流保护(CLP)
过热保护(OTP)
POK-safe LDO提供3.3V/100mA
漏极开路输出标志
故障后自动重试打嗝操作
VBUS有源放电
-40℃~ +85℃工作温度范围
20凸点WLCSP, 2.71mm x 2.16mm，间距0.5mm
台式电脑、笔记本电脑、上网本和平板电脑
对接站、监视器和POS终端
电池/太阳能发电机
会议系统
每个端口充电系统和移动电源
