摘要： 该模块套件为典型的矩阵式前照灯系统提供端到端电源解决方案。

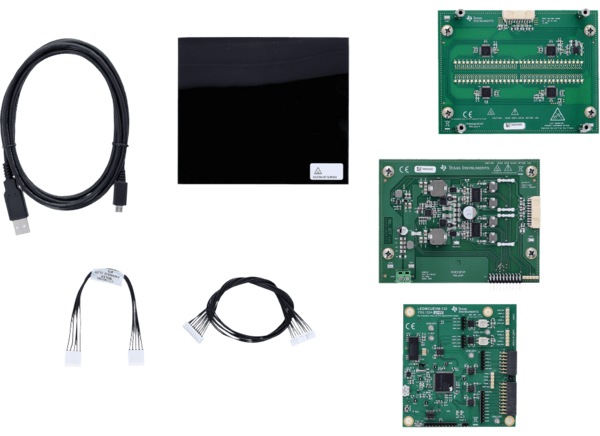

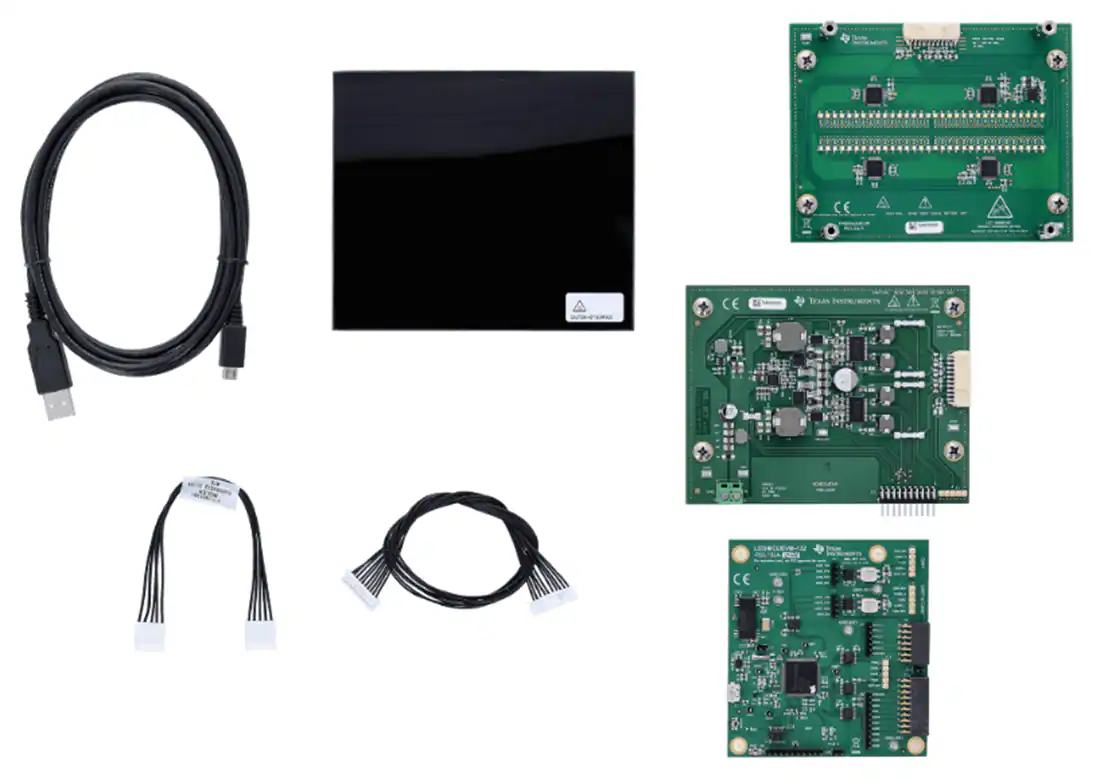

德州仪器TPS92664EVM-216 LED矩阵评估模块(EVM)具有TPS92664 16通道矩阵管理器器件。评估模块套件包含三个pcb (PSIL132, PSIL215和PSIL216)和相关电缆，为典型的矩阵前照灯系统提供端到端电源解决方案。PSIL216 PCB包含四个德州仪器TPS92664器件，提供64个led的像素级控制。PSIL215 PCB包含由TPS92682多相升压预调节器组成的功率级。它还具有两个TPS92520双通道同步LED驱动器。这些驱动器为矩阵LED负载提供四个总电流源输出。PSIL132 PCB提供外设和MSP432微控制器，用于从笔记本电脑控制系统。
单个像素控制64个led
四个可调电流源输出
用于系统控制的图形用户界面

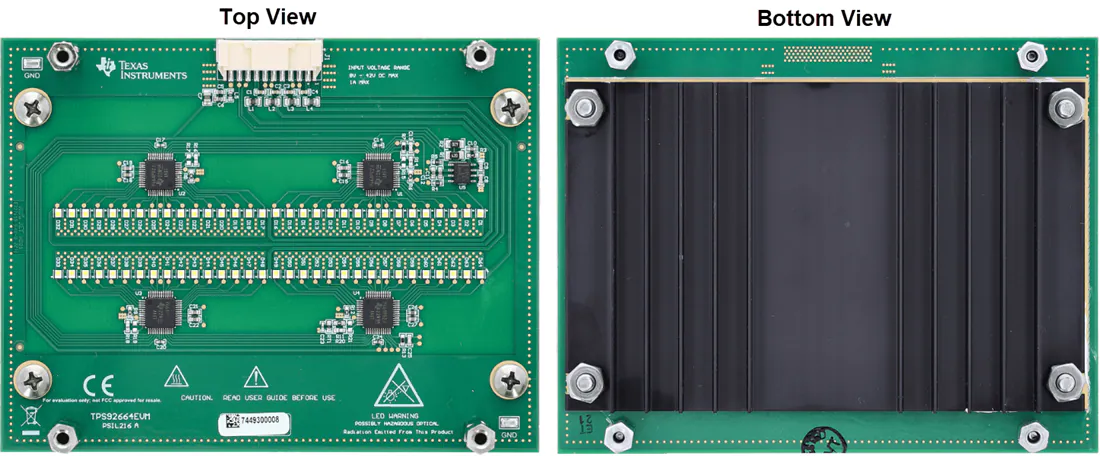

LED矩阵负载PCBA (PSIL216)
电源级PCBA (PSIL215)
微控制器PCBA (PSIL132)
用于眼睛安全的LED护罩，覆盖PSIL216
从PSIL215到PSIL216的10针电缆
从PSIL132到PSIL215的五针电缆
USB电缆从笔记本电脑到PSIL132
