摘要： 用于评价当前TI JESD204C_B器件的高速adc和dac的性能。

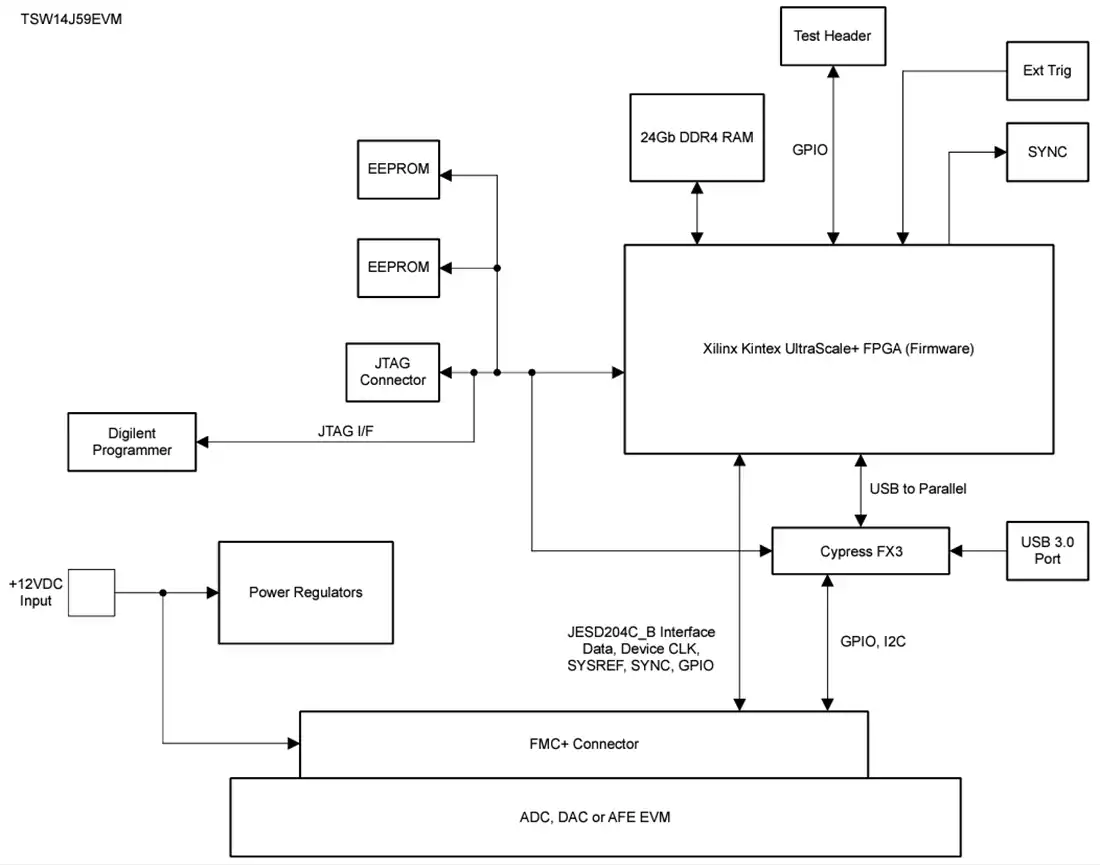

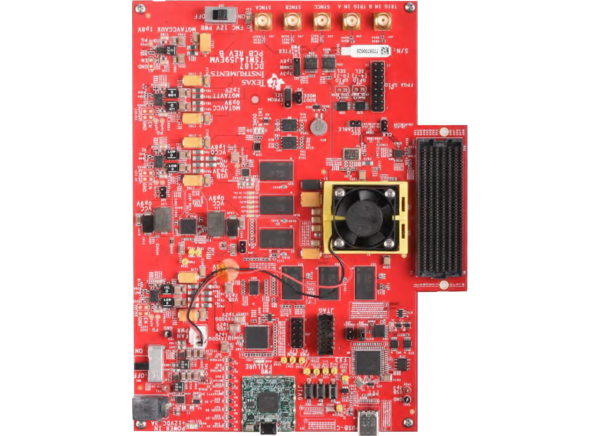

德州仪器TSW14J59EVM评估模块(EVM)是下一代模式发生器和数据采集卡，用于评估当前TI JESD204C_B器件系列的高速模数转换器(ADC)和数模转换器(DAC)的性能。对于ADC，当使用高质量、低抖动时钟和高质量输入频率时，通过JESD204C_B接口捕获采样数据，TSW14J59可用于演示数据表性能规范。采用德州仪器JESD201C IP核，TSW14J59EVM可以动态配置，以支持从1Gbps到32Gbps的通道速度，从1到16通道。TSW14J59EVM与配套的高速数据转换器Pro图形用户界面(GUI)一起，是一个完整的系统，可以捕获和评估ADC评估模块的数据样本，生成所需的测试模式并将其发送到DAC评估模块，并与AFE评估模块(收发器模式)同时执行这两项任务。
向后兼容JESD204B(子类:0,1,2)
支持确定性延迟
串行通道速度高达32Gbps
16路由收发通道
24Gb DDR4 SDRAM(分为两组3个独立的256 × 16, 4Gb SDRAM)
四分之一速率DDR4控制器支持高达1200MHz的操作
1.536G的16位板载内存样本
支持1.8V CMOS IO标准，备用FMC+信号
通用200MHz振荡器
板载赛普拉斯USB FX3 USB 3.0器件用于FPGA的并行接口和通用I/O接口，用于板载功能和FMC+
板载Digilent JTAG SMT2编程器，用于FPGA JTAG接口的固件下载
参考时钟收发器可通过FMC+端口或sma
支持TI HSDC PRO软件
使用Xilinx Vivado开发工具开发FPGA固件
USB和JTAG可重新配置JESD核心参数:L、M、K、F、HD、S等
可以通过USB和JTAG访问ILA配置数据
动态可重构收发器数据速率。
USB和JTAG可重新配置JESD核心参数:L、M、K、F、HD、S等
可以通过USB和JTAG访问ILA配置数据
通过USB和JTAG启用或禁用车道对齐和字符替换
TI JESD RX IP核支持
TI JESD TX IP核与支持
串行通道的工作范围从1到32Gbps
