摘要： 采用Qorvo QGaN15工艺制造的高功率ku波段MMIC放大器。

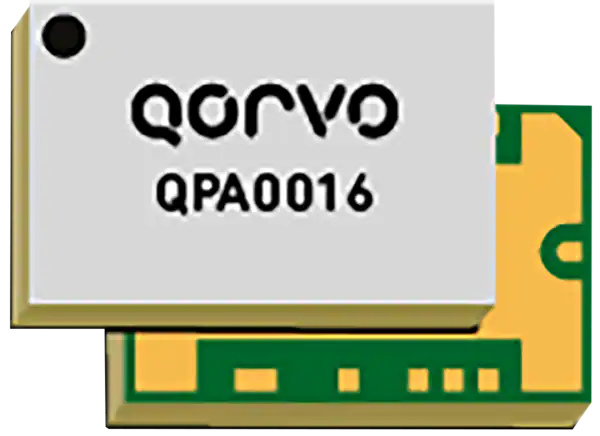

Qorvo QPA0016 GaN功率放大器是采用Qorvo QGaN15工艺制造的高功率ku波段MMIC放大器。Qorvo QPA0016放大器工作在13.75GHz至14.5GHz的卫星通信频段，提供5W的线性功率，三阶互调失真产品为25dBc。该器件的输出功率高达15W，小信号增益为35dB，功率增加效率为32%。工作频率可从12.75GHz扩展到15.35GHz。为了便于集成，这些器件与50欧姆完全匹配，具有直流接地的I/O端口，以实现最佳的ESD性能。QPA0016放大器适用于商业和军事市场的通信和雷达应用。
13.75GHz ~ 14.5GHz频率范围
12.75GHz至15.35GHz扩展频率范围
37dBm线性P(OUT)
P(OUT) (P(IN) = 14dBm)
32% PAE (P(IN) = 14dBm)
-25dBc IM3 (P(out_total) = 37dBm)
35dB小信号增益
V(D) = 24V, I(DQ) = 259mA, V(G) = -2.3V典型量程偏置
7.5mm x 5.0mm x 2.45mm包装尺寸
国防和航空航天
通信
