摘要： 提供多通道，I2S/TDM链路，节点之间的长度可达30米。

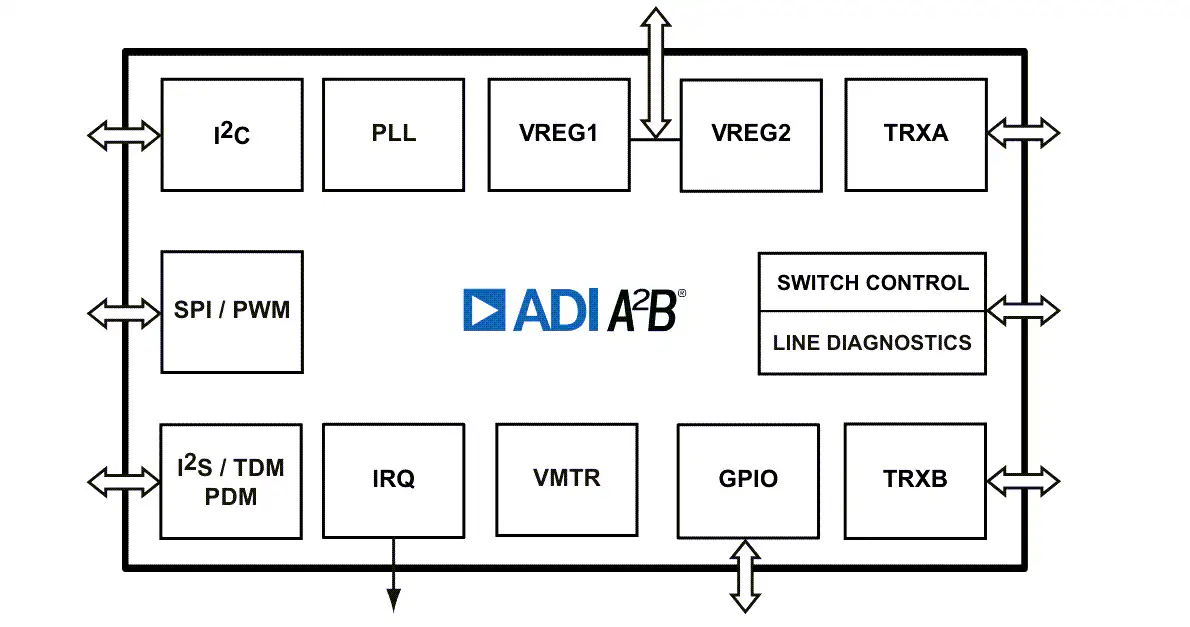

Analog Devices AD2437 A2B 收发器提供节点之间长达30米的多通道I(2)S/TDM链路。AD2437将双向同步脉冲编码调制(PCM)数据(如数字音频)、时钟和同步信号嵌入到单对差分电缆上。
ADI AD2437 A2B收发器支持直接点对点连接，并支持不同位置的多个菊花链节点。这一特性对时分多路复用信道内容有贡献，也有消耗。
A2b总线特性

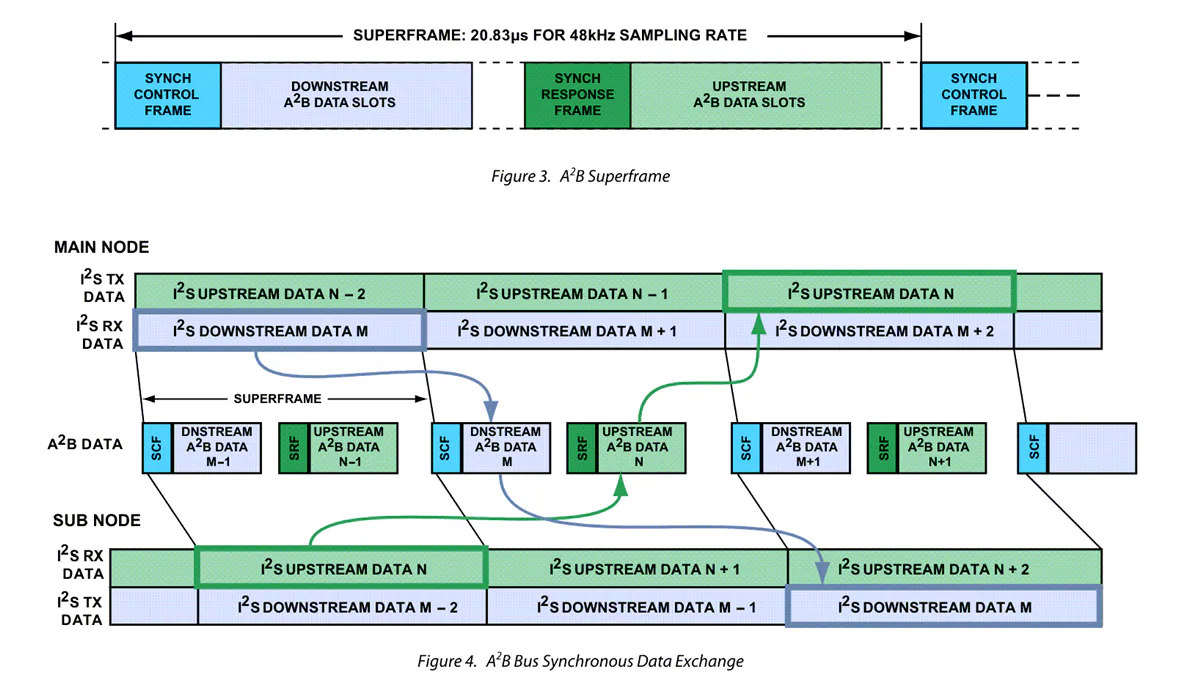

同步数据
控制和状态信息I(2)C到I(2)C
远距离GPIO
多通道I(2)S/TDM到I(2)S/TDM
时钟同步，所有节点相位一致
低延迟节点到节点通信
单个主节点，多达16个从属节点
节点间最长30m，电缆总长度最长300m
线拓扑
远距离通信
母线电源或本地电源从属节点
可配置的SigmaStudio+图形软件工具
基线a2b收发器特性
I(2)S/TDM/PDM可编程数据速率
节点间最多支持51个16位数据通道或32个24位数据通道
可配置为A2B总线主节点或从属节点
可编程通过I(2)C和SPI接口
8位到32位多通道I(2)S/TDM接口
PDM输入最多4个高动态范围麦克风在主或从属节点
支持在同一节点接收I(2)S/TDM和PDM数据
每个收发器的唯一ID寄存器
支持交叉或直通布线
Ad2437收发器增强
远距离高速SPI(高达10Mbps)
专用硬件复位
1 (2)S/TDM交叉开关
支持I(2)C快速模式+ (1MHz)
支持LED照明控制使用4个PWM输出
8个GPIO引脚与可配置引脚映射
Tx/Rx TDM通道数据到A2B槽位的灵活映射
ADC监控电源电压
支持3.3V (IN)输入，LVI (Low Voltage input)模式
混合信号
数字
会议室传感器节点
乐器连接
分布式音频系统
个人音频区
