摘要： 允许用户评估ADF4378频率合成器与集成的压控振荡器锁相环。

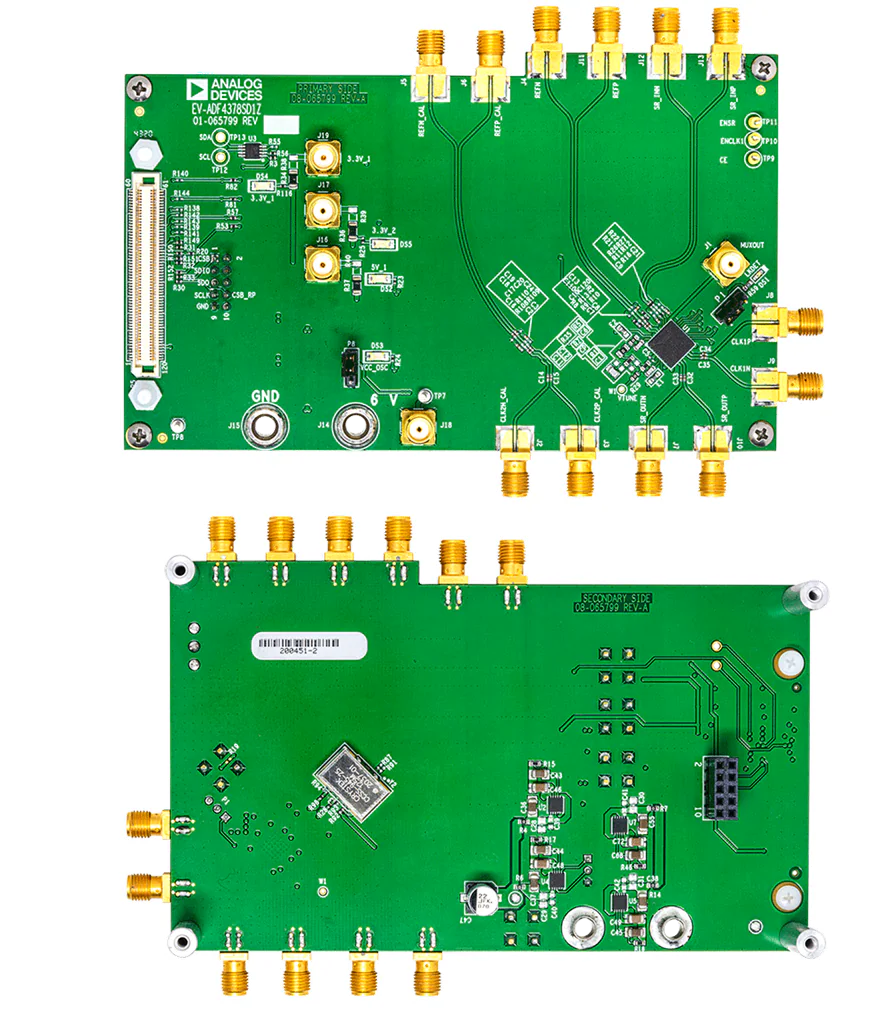

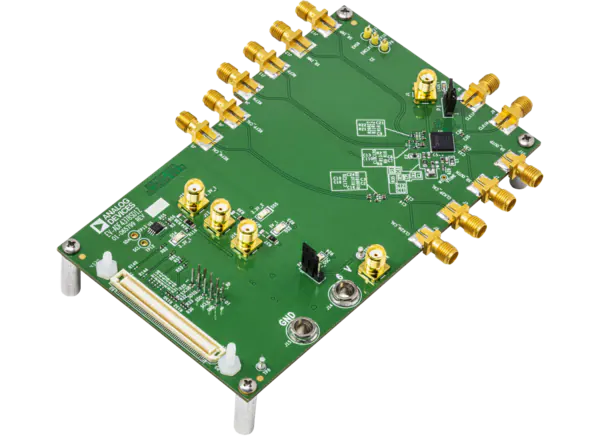

Analog Devices EV-ADF4378SD1Z评估套件允许用户对ADF4378频率合成器进行评估，该合成器具有用于锁相环(pll)的集成压控振荡器(VCO)。EV-ADF4378SD1Z包括ADF4378频率合成器，具有集成的VCO, USB接口，电源连接器，传播延迟校准路径，板载参考振荡器和Subminiature Version a (SMA)连接器。该套件输出与50欧姆传输线交流耦合，非常适合驱动50欧姆阻抗仪器的输出。EV-ADF4378SD1Z需要一个SDP-S控制器板(不随套件提供)。SDP-S提供了用ACE软件对ADI EV-ADF4378SD1Z进行软件编程。
独立板，包括ADF4378频率合成器集成了压控振荡器，环路滤波器，USB接口，板载参考振荡器，传播延迟校准路径，和稳压器
基于Windows 的软件允许从PC控制合成器功能
外部6V供电
基于windows的PC与USB端口的评估软件
系统演示平台，仅串行(SDP-S) EVAL-SDPCS1Z控制器板
电源(6V)
50欧姆结束符
频谱分析仪或相位噪声分析仪、示波器或数字通信分析仪(DCA)
低噪音精炼源(选配)
SYSREF时钟
ACE软件，版本1.26或更新
ADF4378插件，版本1.2022.48100或更新
