德州仪器PCM3140-Q1音频adc的介绍、特性、及应用

来源：HQBUY 发布时间：2024-05-20

摘要： 汽车，四通道768kHz Burr-Brown 音频ADC，信噪比为106dB。

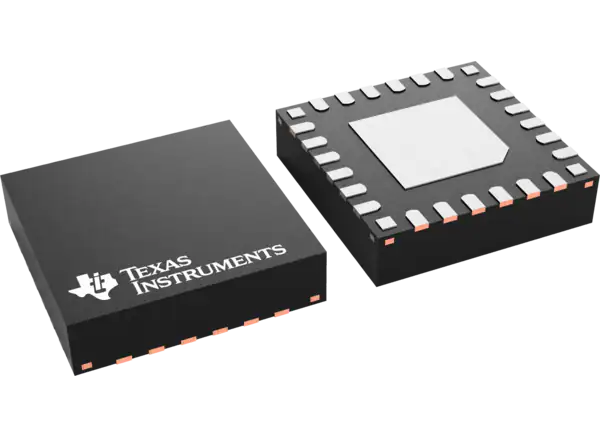

德州仪器PCM3140-Q1音频adc是四通道768kHz Burr-Brown 音频adc，信噪比(SNR)为106dB。这些音频adc支持线路和麦克风输入，并允许单端和差分输入配置。PCM3140-Q1 adc还支持多达4个模拟通道或8个数字通道的脉冲密度调制(PDM)麦克风输入同时采样。这些具有高性能功能的音频adc可以通过3.3V或1.8V的单电源供电。这使得该设备成为空间受限的远场麦克风录音应用音频系统的绝佳选择。PCM3140-Q1器件适用于汽车应用。

PCM3140-Q1 adc集成了可编程通道增益、数字音量控制、可编程麦克风偏置电压、锁相环(PLL)、可编程高通滤波器、双路滤波器和低延迟滤波器模式。这些音频adc工作温度为-40°C至125°C，采用24引脚VQFN封装。PCM3140-Q1 adc是麦克风阵列系统、声控数字助理、电话会议系统、安全和监控系统的理想选择。

特性

多通道高性能adc:

4通道模拟麦克风或线进
8声道数字PDM麦克风;
模拟和数字麦克风的组合

ADC线和麦克风差分输入性能:

动态范围(DR)
-98分贝(THD + N

ADC通道求和模式，DR性能:

109dB, 2通道求和
112dB, 4通道求和

ADC输入电压:

差分，2V(RMS)满量程输入
单端，1V(RMS)满量程输入

ADC采样率(f(S)) = 8kHz至768kHz频率范围
可编程通道设置:

0dB至42dB通道增益，1dB步进
-100dB至27dB数字音量控制
0.1dB分辨率的增益校准
163ns分辨率的相位校准

可编程麦克风偏压或电源电压产生
低延迟信号处理滤波器选择
可编程HPF和双组数字滤波器
自动增益控制器(AGC)
I(2)C或SPI控制
集成高性能音频锁相环
自动时钟分压器设置配置
音频串行数据接口:

格式:TDM、I(2)S或左对齐(LJ)
字长:16位、20位、24位、32位
控制器或目标接口

3.3V或1.8V单电源操作
3.3V或1.8V I/ o供电操作
1.8V AV(DD)电源功耗:

8.5mW/通道，16kHz采样率
9.2mW/通道，48kHz采样率

应用程序

麦克风阵列系统
声控数字助手

电话会议系统
保安及监控系统
