摘要： 低功率差分线收发器，用于数据传输标准RS485应用。

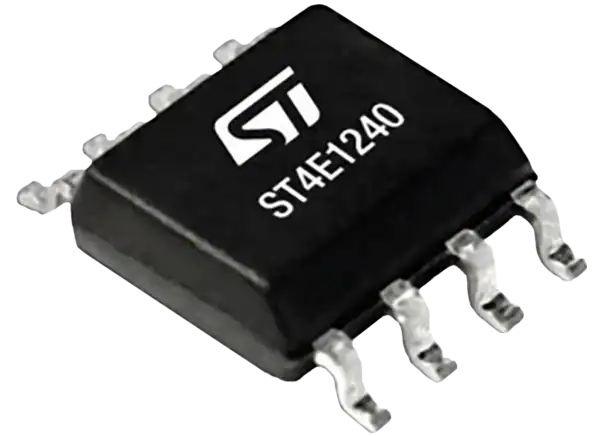

ST4E12x高速3.3V/5V RS485收发器是低功耗差分线收发器，用于半双工模式下标准RS485应用中的数据传输。ST4E1216和ST4E1240兼容3.3V或5V轨道电源，工作电压为3V至5.5V。这些收发器的数据速率高达16Mbps (ST4E1216)和40Mbps (ST4E1240)。该组件非常适合扩展电缆运行的多点应用，并且对ESD瞬态具有很强的鲁棒性。特别是母线引脚支持±12kV IEC 61000-4-2接触放电。意法半导体ST4E12x高速RS485收发器在开/关开关或热插入期间还具有强大的热插拔能力。收发器采用标准SO-8封装，工作温度范围为-40°C至+125°C (ST4E1216)和-40°C至+85°C (ST4E1240)。
满足或超过TIA/EIA-485A标准要求
3V至5.5V供电电压
差分输出电压(V(OD))超过2.1V在5V电源为PROFIBUS兼容
高速，数据速率高达40Mbps
总线上超过64个收发器(最多100个节点)
低静态电流在关机模式
自由空气工作温度范围
-40°C至+125°C适用于ST4E1216
-40°C至+85°C适用于ST4E1240
采用行业标准的SO-8封装
综合保护
±12kV IEC61000-4-2接触放电
≥±8kV HBM ESD
IEC61000-4-4 a类快速瞬态突发(EFT)
故障安全接收器(总线断开、空闲和短路)
热停机保护
热插拔能力(寄生电容高达100pF)
总线I/O ESD保护
工厂自动化与控制
运动控制器
楼宇自动化与安全
视频监控(楼宇、交通监控)
背板总线
电网基础设施
数据采集(智能电表、地震网络)
